Brancher clavier SU2 EP

3662

Questions Forum Alarme : Brancher clavier SU2 EP

lylo06
Membre inscrit

3 messages

Bonjour.

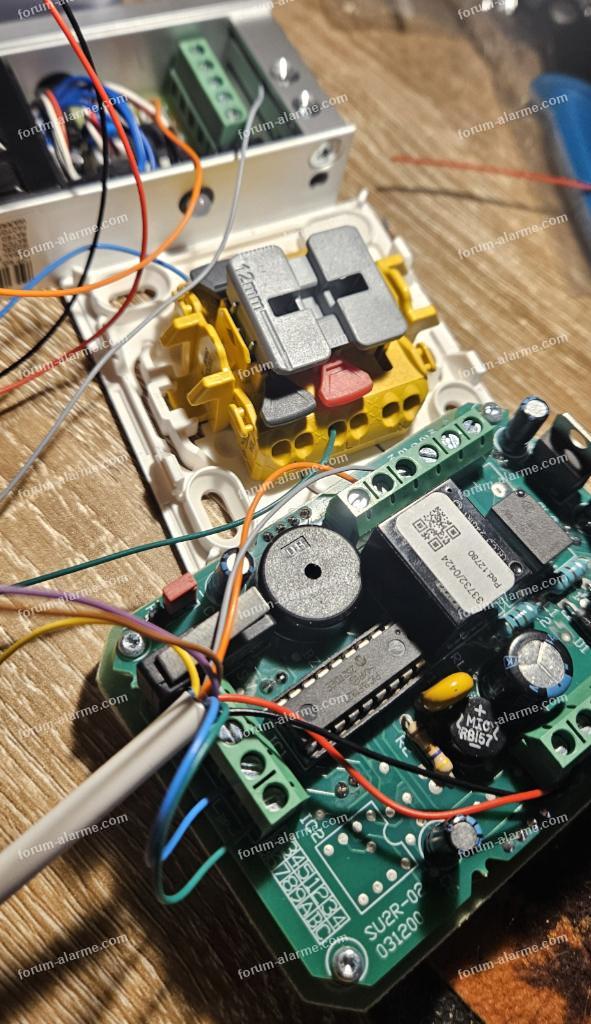

Je n'arrive pas à brancher mon clavier SU2 EP à mon électro-aimant car je n'ai pas de central d'alarme à brancher.
Pourriez-vous m'aider ce soir ?
Merci beaucoup.

Pour agrandir les images, cliquez dessus.

08 janvier 2026 à 19:33

Réponse 1 d'un contributeur du forum-alarme

Brancher clavier SU2 EP

Marc
Membre inscrit

2 385 messages

Bonjour.

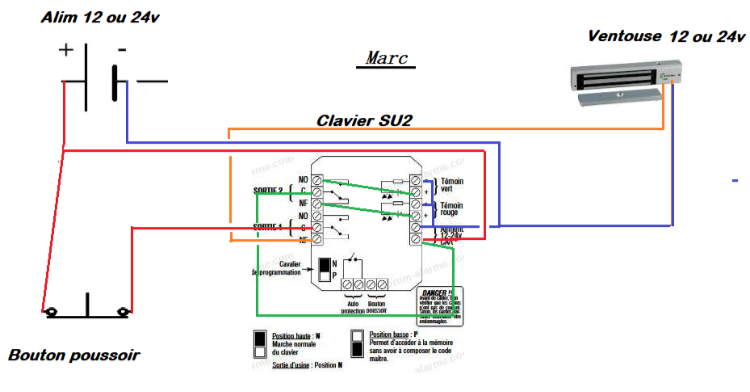

Veuillez trouver en fichier joint connexions clavier SU2 avec bouton poussoir, ventouse et alim 12v ou 24v.
Attention vérifier le switch de la ventouse la position en 12 ou 24v.
Il vous faudra paramétrer les 2 relais du clavier avec même code pour la visu des led (rouge = ventouse verrouillée , verte = ventouse déverrouillée).
En espérant que ça vous convienne
Cordialement.
Marc

Pour agrandir l'image, cliquez dessus.

09 janvier 2026 à 05:15

Réponse 2 d'un contributeur du forum-alarme

Brancher clavier SU2 EP

lylo06
Membre inscrit

3 messages

Merci encore pour le schéma Bonne journée.

09 janvier 2026 à 06:45

Réponse 3 d'un contributeur du forum-alarme

Brancher clavier SU2 EP

Marc
Membre inscrit

2 385 messages

Bonsoir.

Alors vous avez réussi à connecter votre installation ?
Cordialement.
Marc

09 janvier 2026 à 20:36

Réponse 4 d'un contributeur du forum-alarme

Brancher clavier SU2 EP

lylo06
Membre inscrit

3 messages

Bonjour, non, cela n'a pas fonctionné. Le clavier reste bloqué, le témoin rouge est allumé et il est impossible de le reprogrammer. De plus, la gâche ne s'allume pas. Une idée ?

10 janvier 2026 à 17:14

Réponse 5 d'un contributeur du forum-alarme

Brancher clavier SU2 EP

Marc
Membre inscrit

2 385 messages

Bonjour.

Avez vous fait un Raz du clavier en déplaçant le switch sur "P"?
La procédure est la suivante :
1) Coupez l'alim du clavier
2) Déplacez le switch en le mettant sur "P"
3) Remettre l'alim au clavier
4) Remettre le switch en position "N"

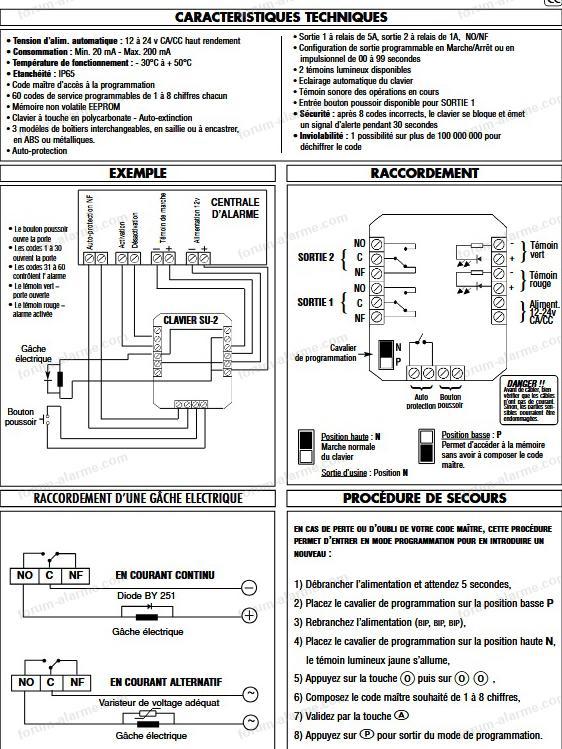

5) Le voyant jaune de prog reste allumé fixe il ne vous reste plus qu'à suivre les explications pour la programmation clavier Voir doc complète pour la programmation en fichier joint.
Cordialement.
Marc
Caractéristiques clavier alarme Su2EP

11 janvier 2026 à 09:53
