Membre inscrit Marc sur le forum Alarme

Marc
a posté 775 messages sur le forum Alarme :


Multi-Forums

Bonjour.
Merci pareillement ainsi qu'à vos proches.
Cordialement. Marc
08 janvier 2018 à 05:30
forum consulter ce sujet Transmetteur centrale Daitem 362 21F et dégroupage total Free

Bonsoir
Non je n'ai pas de réponse pour la connexion du transmetteur de votre centrale, il se peut que le transmetteur ne permette pas la connexion tête de ligne et ensuite renvoyer la ligne sur le poste, je pense qu'un spécialiste Daitem aura la solution.

En principe les transmetteurs procèdent à un cycle d'appel qui au bout d'un certain temps s'acquitte automatiquement si pas de décroché d'au moins un interlocuteur.
Sinon quand un interlocuteur décroche il écoute le message ou le signal transmis, ensuite il faut en principe composer un code ou un symbole sur le téléphone appelle pour l'acquit du trans.
Cordialement.
Marc
07 janvier 2018 à 19:54
forum consulter ce sujet Transmetteur centrale Daitem 362 21F et dégroupage total Free

Publicité

Bonsoir.
Oui effectivement ce sont des RJ45 que vous avez reçus.
Vous pouvez éventuellement trouver ce genre de connecteur RJ11 et conjoncteur dans un bon magasin de bricolage rayon hifi, antenne et interphonie.
Cordialement.
Marc
04 janvier 2018 à 20:44
forum consulter ce sujet Transmetteur centrale Daitem 362 21F et dégroupage total Free

Bonsoir.
Oui il y a la possibilité de faire un Raz système à la condition que votre centrale ne soit pas verrouillée par un code "Ingénieur" installateur et surtout avoir la connaissance du produit pour la prog centrale.
Pour effectuer le Raz système il faut procéder en suivant la procédure :
1) Couper alim 220v et batterie
2) Enlever le strapp JP1 sur la carte mère de la CD62
3) Remettre sous tension la centrale (220v et ensuite batterie)
4) Réarmer la centrale avec le code usine "Utilisateur" (si la centrale n'est pas verrouillée elle doit se réarmer)
5) Remettre le strapp en place sur JP1.

Si la centrale n'est pas verrouillée vous perdez toute la prog et elle redémarre en mode "Usine" il vous restera donc à faire une prog complète.
Cordialement.
Marc
04 janvier 2018 à 18:58
forum consulter ce sujet Réinitialiser centrale Aritech D6202S3

Re.
Quand on dit priorité au transmetteur ou en tête de ligne ça veut dire que le transmetteur est prioritaire sur la ligne téléphone et qu'il transmettra quelque soit l’état de la ligne en cas d'alarme (que vous soyez en communication avec un interlocuteur ou un poste mal raccroché).

Non prioritaire votre transmetteur est considéré comme un poste classique et donc connecté en // sur la ligne avec les autres postes (si un poste est mal raccroché ou que vous êtes en ligne pas de transmission).
Cordialement.
Marc
02 janvier 2018 à 20:21
forum consulter ce sujet Transmetteur centrale Daitem 362 21F et dégroupage total Free

Bonjour.
Attention beaucoup de problèmes rencontrés sur dégroupage Free.
En dégroupage total votre schéma ci-dessus ne correspond pas et ne peut fonctionner correctement.
Veuillez trouver en fichier joint les différentes possibilités de câblage sous réserve de votre FAI.
Cordialement.
Marc

P. S. : en dégroupage total plus de transmission en cas de coupure 220V.

Pour agrandir les images, cliquez dessus.
dégroupage total alarme Daitemdégroupage total alarme Daitemdégroupage total alarme Daitem

02 janvier 2018 à 16:36
forum consulter ce sujet Transmetteur centrale Daitem 362 21F et dégroupage total Free

Bonsoir.
Pour vous il n'y a aucun problème avec les surfaces métalliques autour de votre sirène filaire.
Le problème se pose pour les sirènes radio ainsi que tout matériel radio.
Cordialement.
Marc
22 décembre 2017 à 20:58
forum consulter ce sujet Compatibilité sirène et proximité de métal

Bonsoir.
Est-ce que le défaut correspond bien au contact du remplacement de pile ?
Si c'est le cas essayez de l'effacer du système et de refaire l'apprentissage il se peut que ça provienne de la prog ou également du contact.
N'avez-vous pas perdu le ressort du contact en l'ouvrant ?
Tenez-moi au courant.
Cordialement.
Marc
19 décembre 2017 à 20:28
forum consulter ce sujet Défaut auto protection alarme Visonic PowerMaster

Bonjour
Avez-vous bien refermé le capot du contact en vérifiant le clignotement de la led.
Est-ce que le triangle de défaut est allumé à la centrale, si c'est le cas tapez deux fois sur la touche "ok" pour voir exactement le défaut.
Sinon faites l'essai de vous mettre en mode "Install" et de sortir de prog ensuite faire une MES/MIS avec votre télécommande.
Cordialement.
Marc
19 décembre 2017 à 05:07
forum consulter ce sujet Défaut auto protection alarme Visonic PowerMaster

Bonjour.
Il est possible de changer la polarisation de l'entrée du transmetteur soit en positif ou négatif.
Pour ce faire il faut se mettre directement en mode prog par le code installateur.
Ou modifier la sortie programmable de la centrale mais là il vous faudra le code "Ingénieur"de la centrale.
Cordialement
Marc
29 novembre 2017 à 11:52
forum consulter ce sujet Déclenchement transmission sur tr-vox Altec

Bonsoir.
Quel type d'alarme ?
Il y aurait sinon une solution d'installer une alim 12V secourue avec batterie 12V qui permettrait d'avoir une alim permanente.
Cordialement.
Marc
28 novembre 2017 à 18:36
forum consulter ce sujet Brancher alarme maison sur batterie auto

Bonjour.
A la question 3 il faudrait connaître le type de barrières que vous allez installer ?
Pour de la barrière double faisceaux que je vous conseille (est-ce des colonnes ou simples barrières avec un seul faisceau).
Comme vous l'indique "Novag" un câble à l’émetteur et un au récepteur.
En principe les barrières doivent être installées de façon à lécher une façade de propriété avec un décalage de débordement de 20 à 30cm et non pas 1 mètre qui est de trop.

Pour la réponse 5 les contacts sont en principe installés à 1/3 de l'ouverture.
Cordialement.
Marc
25 novembre 2017 à 07:58
forum consulter ce sujet Aide implantation câblage alarme

Bonjour.
Il faut savoir si l'info de votre boitier de porte est un contact sec sec NO/NF dans ce cas il faut utiliser le contact NF de sorte que l’entrée M/A du transmetteur soit bouclée à la mise à l’arrêt de la centrale (pas de contact impulsionnel) ce qui arrête toute transmission pendant que la centrale est à l’arrêt.
Sinon voir ce que génère les bornes 3-4-5 à chaque Mes/Mhs de la centrale afin d'y ajouter un relais dans le cas de contact sans potentiel.
Cordialement.
Marc
04 novembre 2017 à 06:20
forum consulter ce sujet Branchement transmetteur vocalys lite alarme filaire Legrand

Bonjour
Dans l'idéal si votre centrale comporte un contact sec pour chaque boucle de zone d'alarme oui c'est possible mais je pense plutôt que sur ce type de centrale il y a juste un contact d'alarme général.
Pour l'auto protection du transmetteur il suffit de la mettre en série avec celle de la centrale.
Cordialement.
Marc
24 octobre 2017 à 07:12
forum consulter ce sujet Branchement transmetteur vocalys lite alarme filaire Legrand

Bonsoir.
Citation :
Comment je branche les boucles de détection sur les entrées du vocalys (les borniers à droite) ?
Il faut trouver un contact sec pour alarme générale en déclenchement.
Donc connectez l’entrée E0 et E1 du transmetteur sur le contact sec de l'alarme générale du transmetteur.
Citation :
Comment je dois brancher l'entrée M/A en mode déporté par ma clé à impulsion (le bornier en bas à droite) ?
La fonction "M/A" du transmetteur sert à la mise à l’arrêt de transmission lors d'un déclenchement pendant la mise à l’arrêt de la centrale intrusion en mode vocal (donc pas d'une grande utilité pour votre cas).
Citation :
J'ai une Freebox en dégroupage total, si je branche directement mes deux fils d'entrée L1 L2 dans la prise murale (avec les 2 fils PTT) c'est bon ou pas ?
Non en dégroupage total il faut vous connecter en // sur le conjoncteur en sortie de votre Box voir les différents câblages possible (attention avec Free gros problèmes souvent rencontrés pour le fonctionnement des transmetteurs).
Cordialement.
Marc

Pour agrandir les images, cliquez dessus.
schéma branchement transmetteur0152schéma branchement transmetteur0150

23 octobre 2017 à 18:06
forum consulter ce sujet Branchement transmetteur vocalys lite alarme filaire Legrand

Bonsoir Julien,
Donc d’après vos explications le problème est résolu.
Cordialement.
Marc
19 octobre 2017 à 17:40
forum consulter ce sujet Capteur Visonic s'endort et ne se réveille pas

Bonjour.
Quand vous faites une auto protection sur ce détecteur est-ce que la centrale le voit ?
Sinon effacez-le du système et refaites une reconnaissance du détecteur.
Cordialement.
Marc
13 octobre 2017 à 06:27
forum consulter ce sujet Capteur Visonic s'endort et ne se réveille pas

Bonsoir Julien.
C'est tout à fait normal car afin d’économiser les piles des détecteurs de ce genre se bloquent systématiquement pendant 3 bonnes minutes après chaque détection, il faut donc attendre ce temps pour refaire un essai de détection.
Cordialement.
Marc
12 octobre 2017 à 20:31
forum consulter ce sujet Capteur Visonic s'endort et ne se réveille pas

Bonsoir.
Quel type de sirène ?
Peut-être tout simplement la batterie si elle est auto-alimentée.
Cordialement.
Marc
27 septembre 2017 à 19:57
forum consulter ce sujet Dysfonctionnement sirène d'alarme intérieure

Bonsoir.
En ce qui concerne WinTpc il vous faut aussi un modem Tron, ça va être dur car le produit n'existe plus et pour Titan il faudrait vous adresser chez Aritech car ils sont les seuls à vous les procurer.
Cordialement.
Marc
26 septembre 2017 à 19:45
forum consulter ce sujet Recherche logiciel Aritech transport-pc

Bonjour.
Tenez-moi informé des suites.
Dans quelle région vous trouvez-vous ?
Cordialement.
Marc
24 septembre 2017 à 07:48
forum consulter ce sujet Remettre code ingénieur alarme Aritech CD34

Bonsoir.
Sachez qu'il a l'obligation de vous procurer le code "Ing" de votre install à condition que votre install ne soit pas une location et que vous soyez propriétaire de cette install.
Par contre il n'a pas obligation de vous fournir son code installateur dans ce cas il doit vous remettre le code "Ing" usine (1278) sans modif des paramètres système de la centrale.
Concernant le tarif horaire il faut compter environ 150€ et tout dépend de votre lieu de résidence et prévoyez à peu près une heure en voyant large (s'il n'y a pas de modif paramètres centrale) tout dépend aussi de la version centrale en espérant qu'elle ne soit pas verrouillée par le code "Ing".
Pour modifier le code "Ing" il vous faut celui qui est déjà enregistré par votre installateur.

Attention : Sinon couper le secteur 220V + la batterie enlever le shunt JP1 sur la carte mère CD34 attendre une 10" et ensuite remettre le secteur + batterie, réarmer la centrale avec code usine (1122) si la centrale n'est pas verrouillée elle doit revenir en mode usine mais toute la prog install est effacée.
Cordialement.
Marc
22 septembre 2017 à 18:57
forum consulter ce sujet Remettre code ingénieur alarme Aritech CD34

Bonsoir
Il faut faire l'essai avec le code "Installateur" qui en principe correspond au code "Ingénieur".
De toute façon pour les "Ap" vous serez au courant après avoir fait la manip ci-dessus s'il y a une "Ap" en défaut la centrale se mettra en alarme il vous suffira de composer votre code "Utilisateur" pour réarmer la centrale et bien vérifier les mémoires qui s'afficheront sur le clavier.
Cordialement.
Marc
20 septembre 2017 à 20:37
forum consulter ce sujet Remettre code ingénieur alarme Aritech CD34

Bonsoir.
Si vous avez réellement le code "Ingénieur" pas de problème pour réinitialiser l'info "Appel Ing" en suivant les infos suivantes :
1) Vérifiez que votre boitier est bien refermé, que toutes les "Ap" sont bien rétablies,
2) Composez le code "Ingénieur" qui vient de vous être fourni,
3) L'afficheur du clavier vous indique "Mode Ing Tapez flèche descente",
4) Tapez 1 fois sur la flèche descente,
5) L'afficheur clavier vous indique "Maintenance",
6) Tapez sur la touche "X" jusqu'à avoir "Au Revoir" (il faut taper plusieurs fois),
7) Tapez sur la touche "V" et l'afficheur retour à l'heure et date (donc la centrale est réinitialisée).
Si la centrale redéclenche après ces manip, problème sur "Ap" install.
Cordialement.
Marc
19 septembre 2017 à 20:20
forum consulter ce sujet Remettre code ingénieur alarme Aritech CD34

Bonjour Thibault.
Impeccable système remis en état de fonctionnement.
Oui je sais ce n'est pas la première fois qu'un technicien donne ce genre de réponse chez Fichet.
Le principal est que ce soit résolu.
Cordialement.
Marc
19 septembre 2017 à 04:01
forum consulter ce sujet Dépannage alarme Fichet F130 code erreur 02

Bonsoir.
Citation :
elle m'affiche un code erreur : 02 distant rem.discom.2
Cette info correspond et indique un défaut de dialogue avec le clavier N°2, soit câble du clavier coupé ou clavier n'est plus sous tension ou voir défaut sur le Bus clavier entre le Data et le Clock.
Cordialement.
Marc
17 septembre 2017 à 20:25
forum consulter ce sujet Dépannage alarme Fichet F130 code erreur 02

Bonjour.
Malheureusement vous allez être obligé de faire appel à Securitas car leur système est verrouillé par un code "Install".
Cordialement.
Marc
16 septembre 2017 à 17:06
forum consulter ce sujet Déplacement alarme Securitas

OK.
Cordialement.
Marc
28 août 2017 à 17:24
forum consulter ce sujet Remise en service alarme Aritech CD34

Bonjour.
Oui la doc que vous avez est celle destinée pour la Belgique et celle que Novag vous a fournie est pour la France, mais en fin de compte elles sont identiques, il y a quand même une différence de la carte mère, votre centrale est l'ancienne version alors que la doc de Novag concerne la dernière génération, mais les 2 sont identiques concernant la prog.
Vous voyez bien que les connexions sirènes sont identiques aux précédents posts que je vous ai envoyés mis à part la connexion flash qui doit être connectée avec le blocage sirène, à vous de juger.
Citation :
Il est à noter une bizarrerie dans la programmation des sirènes du manuel, il faut faire des choix dont l'intitulé est à l'inverse de la logique, je vous joins l'extrait.
Logique car on peut y raccorder d'autres types de sirènes que celles fournies par Aritech et dont les polarités de blocage sont totalement différentes.
Cordialement.
Marc
26 août 2017 à 05:22
forum consulter ce sujet Remise en service alarme Aritech CD34

Donc quand vous débranchez les connecteurs 16/17 la centrale vous indique bien que l'Ap est ouverte, soit le câble est en court circuit, soit le contact dans la sirène est HS même si vous entendez le cliquetis c'est pas pour cela qu'il fonctionne.
Faites l'essai en déconnectant directement l'Ap au bornier de la sirène et en reconnectant côté centrale.
Cordialement.
Marc
25 août 2017 à 19:17
forum consulter ce sujet Remise en service alarme Aritech CD34

Bonsoir Patrice.
Non je demande une photo pour aperçu connexion de la sirène de "Gerevo".
Cordialement.
Marc
25 août 2017 à 18:59
forum consulter ce sujet Remise en service alarme Aritech CD34

Citation :
A quelles bornes de la centrale correspondent les sorties 1 - 2 - 3 - 4 - 5
Les sorties indiquées sur le claviers sont :
S1 clavier ---> connecteur 31 de la centrale
S2 clavier --> connecteur 32 de la centrale
S3 clavier --> connecteur 33 de la centrale
S4 clavier --> connecteur 34 de la centrale
S5 clavier --> connecteur 24 de la centrale (sirène intérieure)
S6 clavier --> connecteur 26 de la centrale (sirène extérieure)
Citation :
Je veux bien essayer, mais cette centrale a fonctionné pendant des années avec ce câblage tel quel.
C'est la remise à zéro usine qui ne correspond plus à ce qui avait été fait.
Et oui Monsieur mais dès lors où vous réinitialisez une centrale CD en Raz "ingénieur" comme le nom l'indique la centrale redémarre en paramètres usine donc toutes les sorties prog ne correspondent plus donc dysfonctionnement général.
Citation :
J'ai donc défait le capot de la sirène intérieure, et la centrale ne voit pas que le capot est ouvert et me laisse armer le système
Est-ce que le contact de votre sirène est bien connecté ? (photo pour un aperçu).
Citation :
je constate qu'il n'y a pas d'arrivée de courant sur les bornes du haut-parleur de la sirène.
A titre indicatif vous ne pourrez jamais vérifier la tension sur un Hp de sirène ou autre à moins d'avoir le matériel approprié.
De plus si la sirène ne hurle pas vous n'aurez aucune tension.
Vérifiez quelle tension aux bornes des fils rouge et noir (en alarme vous devez avoir 12v et hors alarme 0v).
Cordialement.
Marc
25 août 2017 à 18:40
forum consulter ce sujet Remise en service alarme Aritech CD34

Re.
Avez-vous testé vos sirènes de façon à être sûr du bon fonctionnement ?
25 août 2017 à 16:35
forum consulter ce sujet Remise en service alarme Aritech CD34

Bonjour.
A mon avis il faut changer la polarité de la sirène intérieure en allant dans le menu "Sorties/Déport" ensuite menu "Sortie" et programmer la sortie 5 en inversant la polarité par défaut après réinitialisation de la centrale (il faut un négatif qui apparaît pendant alarme).
Concernant la sirène extérieure il serait plus simple de mettre le fil orange de la sirène sur le connecteur 26 de la centrale à la place du blanc et peut être modifié la polarité de blocage dans le menu "Sortie" ensuite programmer sortie 6 si nécessaire pour inverser la polarité.
Le fil blanc qui était sur le connecteur 26 concerne le flash de la sirène? si c'est le cas il vous suffit de le laisser au même endroit.
Car le blocage du flash et sirène se fait par un positif (concernant la diode elle est dans le mauvais sens de connexion et ne sera plus utile si vous effectuez cette modif ci-dessus).
Cordialement.
Marc
25 août 2017 à 16:34
forum consulter ce sujet Remise en service alarme Aritech CD34

Bonjour.
Je réitère ma question, quel type de sirènes connectées sur la centrale (intérieure et extérieure) ?
A quoi correspond la diode sur le connecteur des sorties programmables ?
Qu'avez-vous de connecté sur les connecteurs des sorties sirènes ?
Photos des 2 sirènes ?
Cordialement.
Marc
25 août 2017 à 05:22
forum consulter ce sujet Remise en service alarme Aritech CD34

Bonsoir
Je pense qu'il y a un défaut de paramètres des sorties sirène et sorties programmables.
Cordialement.
Marc
24 août 2017 à 20:19
forum consulter ce sujet Remise en service alarme Aritech CD34

Quel type de sirènes avez-vous installé ?
24 août 2017 à 17:48
forum consulter ce sujet Remise en service alarme Aritech CD34

Bonsoir.
Comment sont raccordées les sirènes ?
Est-ce qu'il y a une polarité de blocage sur les sirènes ?
Comment sont connectées les sorties programmables ?
Le test de "Marche" sert à tester les zones (zone/zone).
Cordialement.
Marc
24 août 2017 à 17:46
forum consulter ce sujet Remise en service alarme Aritech CD34

Bonjour.
Pour effectuer un ''Raz'' total de votre centrale il faut procéder comme indiqué.
Couper alim secteur 220v et batterie de la centrale.
Enlever le strapp ''JP1'' sur la carte mère CD34 attendre une dizaine de secondes.
Remettre secteur 220v et batterie centrale.
Composer le code ''Utilisateur'' usine par défaut qui est indiqué sur la doc que Novag vous a adressé à condition que vôtre centrale ne soit pas verrouillée en mode ''Ingénieur''.
En sachant que cette manip efface toute la programmation de la centrale pour revenir en mode ''Usine''.
Cordialement.
Marc
24 août 2017 à 04:17
forum consulter ce sujet Remise en service alarme Aritech CD34

OK pas de problème.
Cordialement.
Marc
10 août 2017 à 18:31
forum consulter ce sujet Alarme Aritech Advisor CD3402 utilisation d'un contact sec ?

Bonjour
Ci-joint fichier modif câblage au cas où vous ne pourriez pas récupérer le code"Ingénieur" de votre centrale.
L'idéal serait de l'avoir quand-même et je suis même étonné que votre installateur ne s'en rappelle pas (j'en doute de toute façon il est tenu de vous le fournir si votre installation n'est pas une location et que vous en êtes propriétaire).
Le relais cité précédemment convient très bien.
A mon avis la borne 31 sert pour le blocage de la sirène extérieure et ils se servent des bornes 25 et 26 comme alim pour la sirène en sachant que lorsque qu'il y a déclenchement la polarité de la borne 26 change d'état.
Cordialement.
Marc

Pour agrandir l'image, cliquez dessus.

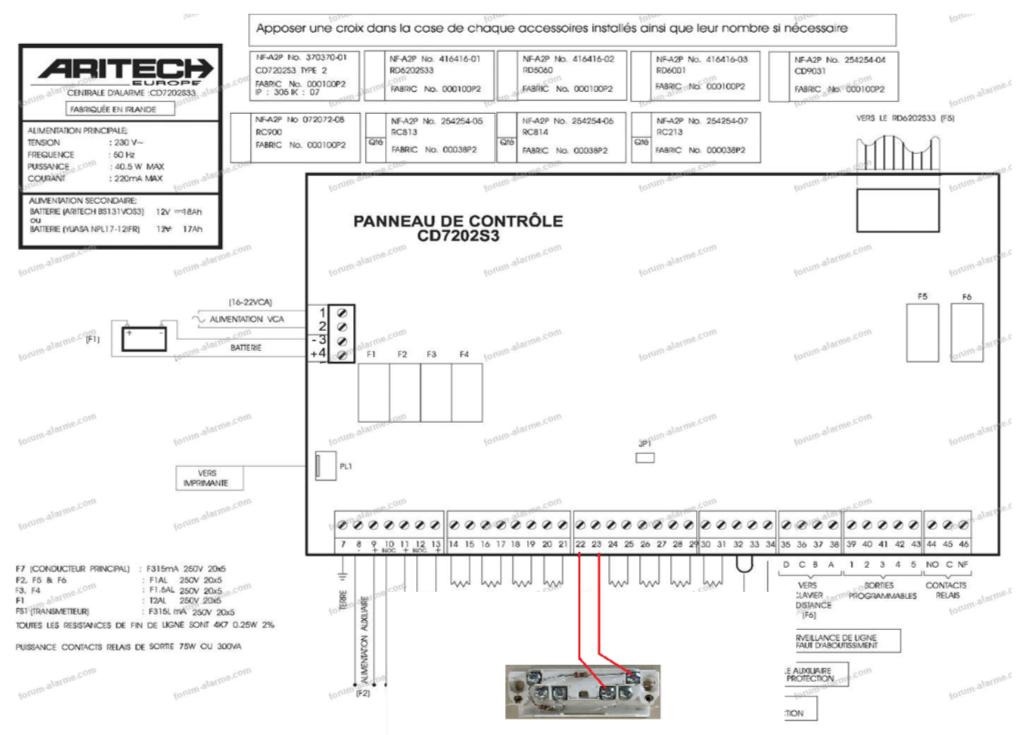

schéma modification câblage cd34

10 août 2017 à 08:06
forum consulter ce sujet Alarme Aritech Advisor CD3402 utilisation d'un contact sec ?

Bonjour.
Comme vous le signale Novag il serait impératif d'avoir le code "Ingénieur" de votre centrale afin de paramétrer les sorties (3, 32, 33, 34).
Si la photo que vous avez mis en ligne correspond à votre centrale je peux vous confirmer que la carte mère est une ancienne version donc pas de module relais disponible, il faut donc agir sur les sorties programmables, vous déconseille fortement une connexion en // sur la sortie sirène vous risqueriez de griller cette sortie transistorisée par retour de polarité.
Quel type de sirène intérieure est connectée à votre centrale ? (Auto alimentée ou simple + et -) si vous pouviez envoyer une photo car j'ai cru apercevoir une résistance de connectée sur le bornier (23 et 24) sauf erreur de ma part.
Sinon il y aurait peut-être une autre solution possible j'attends votre réponse.
Quelle tension avez-vous sur les borne 23 et 24 hors alarme ? (hors déclenchement) en sachant que l'utilisation de cette sortie permettra d'avoir qu'une info de déclenchement si vous décidez de transmettre une alarme par l'intermédiaire d'un transmetteur.
Cordialement.
Marc
09 août 2017 à 08:38
forum consulter ce sujet Alarme Aritech Advisor CD3402 utilisation d'un contact sec ?

Bonjour Mickaël.
Merci s'est la moindre des choses.
Cordialement.
Marc
09 août 2017 à 06:55
forum consulter ce sujet Câblage alarme Aritech CD 62 et sirène intérieure SI-MAX

Bonjour Mickaël.
Concernant les symboles que vous interprétez comme "Infini", ils représentent des connecteurs à vis (dominos ou wago).
Le relais de la centrale est programmé pour être existé à chaque déclenchement de la centrale en alarme.
Pour les 60v ceci est relativement impossible mais ce sont les explications des docs fabricants, sinon il vous suffit de mettre un multimètre et de vérifier la tension aux bornes de charge batterie (fils bleu et rouge) et la tension à vide doit être entre 12,9v et 13,9 environ.
Cordialement.
Marc
08 août 2017 à 05:55
forum consulter ce sujet Câblage alarme Aritech CD 62 et sirène intérieure SI-MAX

Bonjour Mickaël
Le relais est géré par le circuit logique de la centrale donc pas d'alim pour le relais, lui amener.
Oui sur 2ème schéma j'ai oublié de représenter mais il faut bien ramener un + permanent sur la borne 45.
Pour diodes je vous avais mis les références ce sont des 1N4007 les plus courantes.
C et NF correspondent aux contacts du relais.
Concernant le câblage des diodes il faut faire exactement comme sur le schéma dans le sens passant, pour savoir le sens il suffit de repérer le côté où se trouve ma bague sur le composant, voir les différents en fichiers joints qui expliquent bien le principe de la diode.
Cordialement.
Marc

fonctionnement d'une diodefonctionnement d'une diodefonctionnement d'une diode

07 août 2017 à 06:34
forum consulter ce sujet Câblage alarme Aritech CD 62 et sirène intérieure SI-MAX

• Avant de câbler l’autoprotection, vérifiez que le circuit ne dépasse pas 60VDC/0,1A.
• Vérifier le bon fonctionnement de l’autoprotection après installation en dévissant la vis.
• Si l’équipement qui pilote la SI-MAX n’est pas celui qui fournit l’alimentation, il faut raccorder la borne « 0V » à cet équipement pour obtenir une référence commune.
ATTENTION ! La SI-MAX ne pourra déclencher qu’en présence de la batterie interne.

Cordialement.
Marc
06 août 2017 à 19:14
forum consulter ce sujet Câblage alarme Aritech CD 62 et sirène intérieure SI-MAX

Bonjour
Il est préférable d'effectuer les essais avec toutes les Ap ainsi que la centrale soient fermées et batteries connectées.
Cordialement.
Marc
06 août 2017 à 15:57
forum consulter ce sujet Câblage alarme Aritech CD 62 et sirène intérieure SI-MAX

Oui c'est vrai mais tout dépend de la version centrale.
05 août 2017 à 21:44
forum consulter ce sujet Câblage alarme Aritech CD 62 et sirène intérieure SI-MAX

Attention mettre les diodes dans le bon sens comme sur le schéma.
Cordialement.
Marc

Pour agrandir l'image, cliquez dessus.
câblage CD 62 sirène SI MAX

05 août 2017 à 21:16
forum consulter ce sujet Câblage alarme Aritech CD 62 et sirène intérieure SI-MAX

Bonsoir Novag.
Le schéma transmis à partir de la doc Aritech est parfait pour un professionnel mais là ce n'est pas le cas car Mickaël (sans mettre ses compétences en doute) n'est pas vraiment de la profession, c'est pour ça que j'ai préféré un mode de connexion qui lui évitera tout problème de prog.
Cordialement.
Marc
05 août 2017 à 20:58
forum consulter ce sujet Câblage alarme Aritech CD 62 et sirène intérieure SI-MAX


La Croix Rouge - premiers secours
6 gestes élémentaires à connaitre absolument Posez votre question de bricolage en cliquant ici Proposition de site
© Bricovidéo
