Question Forum Alarme : Branchement sirène extérieure HPA700M Veritas R8+

balthazariv
Membre inscrit
balthazariv
2 messages
Bonjour,

La sirène extérieure chez mes parents est HS (Composants grillés).
Il étaient sur un modèle HP502L de chez Elkron qui n'existe plus que j'ai voulu remplacer par le HPA700M du même fournisseur.

En page 11, le branchement de la sirène sur l'alarme Veritas R8+
http://www.forum-alarme.com/schemas-alarmes/installation-centrale-veritas-8.pdf
La notice du module sirène HPA700M
https://www.manualslib.fr/manual/395070/Elkron-Hpa700M.html?page=4#manual

Merci de votre aide / conseils.
20 avril 2024 à 21:09
Réponse 1 d'un contributeur du forum alarme

Branchement sirène extérieure HPA700M Veritas R8+

balthazariv
Membre inscrit
balthazariv
2 messages
Bonjour,

Je suis toujours en recherche d'une solution.
J'ai coupé le cavalier C sur la sirène.
Naturellement sur l'alarme j'ai un pont entre C et D.
Branché le A sur le + de la sirène
Branché le B sur le - de la sirène
Branché le S sur le pontage AL/S

L'alarme n'a pas sonnée
J'ai tenté

Naturellement sur l'alarme j'ai un pont entre C et D.
Branché le A sur le + de la sirène
Branché le S sur le - de la sirène
Branché le B sur le pontage AL/S

L'alarme a sonnée mais ne s’arrêtait plus

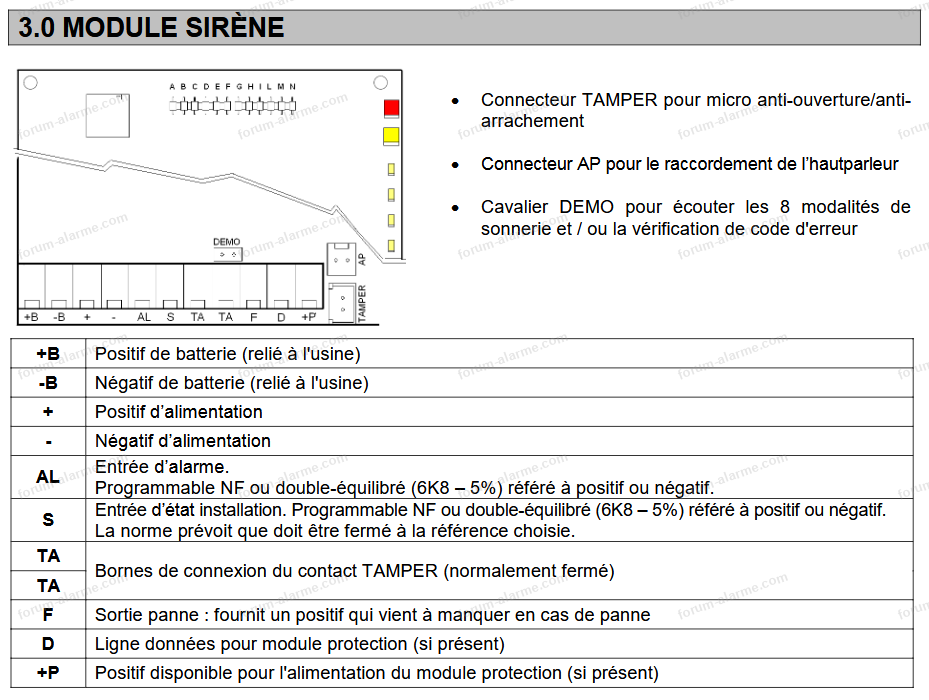

La connectique sirène photo 1.
La connectique alarme photo2.
Je reste perdu et remercie toute personne qui me viendra en aide ;-)

Pour agrandir les images, cliquez dessus.
sirene10alarme10

13 mai 2025 à 19:49
