Question installation alarme : Câblage alarme Paradox EVOHD

gagdush
Membre inscrit
gagdush
12 messages
Bonjour.,

Je vais bientôt commander une centrale Paradox evoHD, voici ce que je vais commander :
- EvoHD
- RTX3
- PGM4
- ZX8
- IP150
- PCS250
- Détecteur Bentel BMD504
- Détecteur magnétique
- Sirène intérieure et extérieure Bentel
- 2 télécommandes.

Après lecture des différents manuels techniques je vous propose mon schéma de câblage, comme c'est la première fois que je vais installer une centrale d'alarme.
Est-il possible de me valider le schéma ou faire vos remarques s'il y a un problème de câblage.
Autre question avez-vous un magasin ou un site où on peut avoir les différents accessoires pas trop chers.
Encore merci pour votre aide.
12 août 2017 à 16:34
Réponse 1 du forum alarme

Câblage alarme Paradox EVOHD

Bricovidéo
Administrateur
Bricovidéo
6 221 messages
Bonjour,
Nous n'avons pas reçu le PDF que vous mentionnez dans votre question.
Vous pouvez nous le faire parvenir en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement. L'équipe de Bricovideo.com
12 août 2017 à 19:23
Réponse 2 du forum alarme

Câblage alarme Paradox EVOHD

gagdush
Membre inscrit
gagdush
12 messages
Bonjour.
Voici le fichier.
Bien à vous.

Pour agrandir l'image, cliquez dessus.

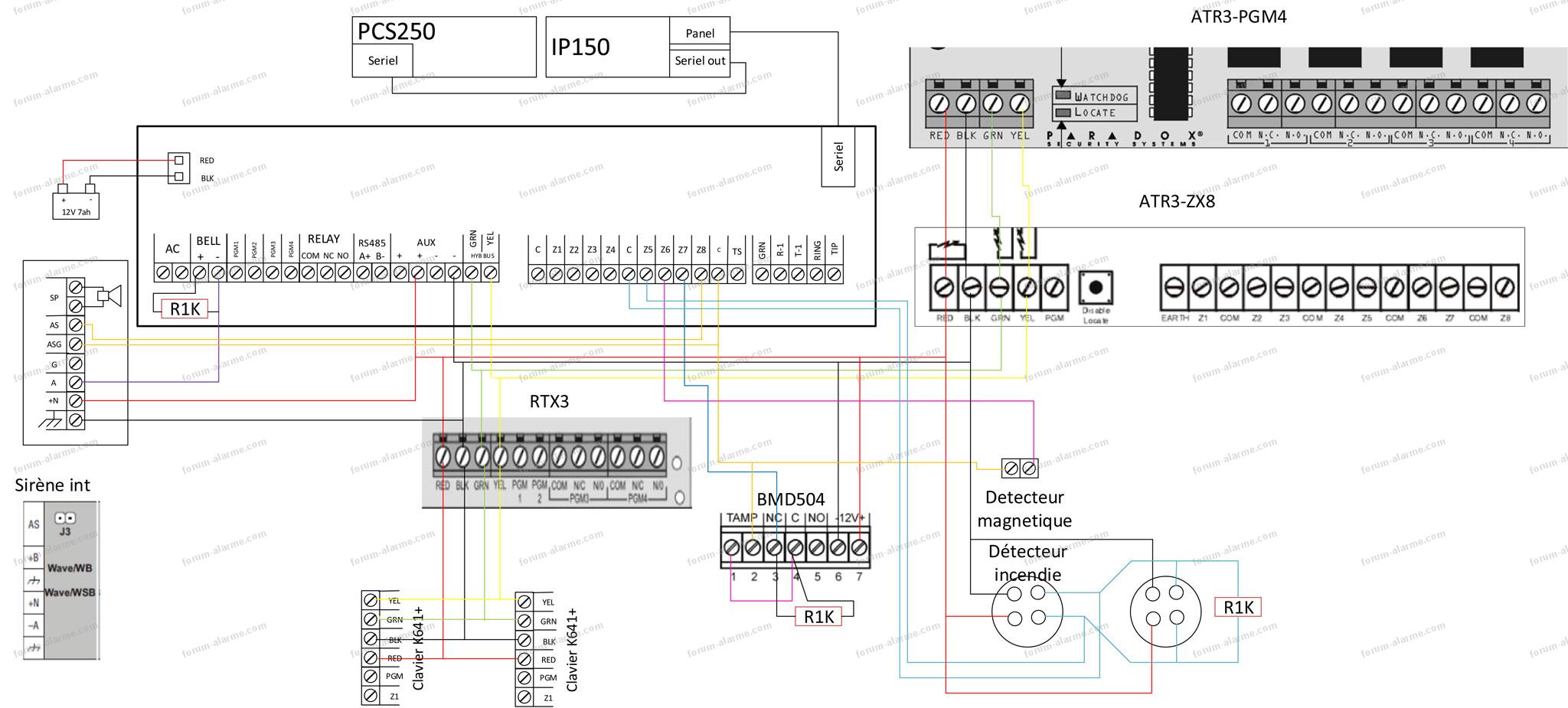

cablage alarme paradox

12 août 2017 à 21:17
Réponse 3 du forum alarme

Câblage alarme Paradox EVOHD


Invité
invité
Bonjour,

Combien avez-vous de codeurs ? 2 ?
A quoi va servir la PGM4 ?
Combien de zones filaires, sans fils et incendie ?
Pas de HD78 ?

Pour le sabotage, on fait une mise en série avec une résistance d'1K intercalée (sur boitiers mais pas les détecteurs).
Pour la sirène extérieure, mettre +N sur BELL+, G (flash?) sur une PGM (mettre sur la même PGM une résistance d'1K avec l'autre extrémité sur + et programmer cette PGM).

Pour l'incendie, si vous avez assez de zones, une zone par détecteur ; quel modèle d'embase ? En fonction de, prévoir un reset des détecteurs dans le câblage...
Les détecteurs (même magnétique ! (sauf incendie)) doivent être câblés en double résistance (contacts N.F. avec EDL, avec reconnaissance de sabotage et d’erreurs de câblage).

Je préfère les détecteurs Bosch aux Bentel...
Mettre au minimum une batterie de 17A/H.
Bien à vous.
13 août 2017 à 01:40
Réponse 4 du forum alarme

Câblage alarme Paradox EVOHD

gagdush
Membre inscrit
gagdush
12 messages
Bonjour.
- Il y aura deux claviers (1 au REZ et l'autre au 1er).
- Pour l'extension PGM4, je dois encore réfléchir mais il va certainement me manquer des sorties (allumer la maison en cas de détection, faire monter et descendre les volets etc.).
- Pour les zones je ne sais pas encore vraiment, j’attends de déménager pour déterminer exactement le nombres de zones.
Pas de sans fil, deux ou trois détecteurs incendie.

Pour les détecteurs incendie je vais prendre du Bentel aussi.
Pour les détecteurs j'ai actuellement les BMD504, il sont fiable, pas de fausse alerte.
Mais cela reste toujours un avis.

Pour la sirène extérieure :
borne AF : Sirène et flash
borne A : Sirène
borne F : Flash
borne G : lorsqu'il y a un problème avec les batteries ou d'autre défaut je suppose.

Pour les sirènes intérieure je ne sais pas comment les raccorder.
Voici le schéma modifié.
Encore merci pour votre aide.

Pour agrandir l'image, cliquez dessus.
Schéma câblage alarme Paradox V2

13 août 2017 à 11:50
Réponse 5 du forum alarme

Câblage alarme Paradox EVOHD


Invité
invité
Bonjour.
Citation :
Il y aura deux claviers
OK. C'était pour évaluer la conso du système. Il faut rester sur l'EVOHD (si EVO192 il faut une alim en +).
Les claviers tactiles et détecteur HD78 consomment pas mal.

Pour les sorties programmables, il y en a 5 sur la centrale ; les 4 premières nécessite l'ajout d'un relais (style Finder) si conso supérieure à 100 mA.
Une PGM pour le flash.
Une PGM peut-être pour le reset des détecteurs incendies.
Reste 3 PGM.

Attention, prévoir un boitier suffisamment grand pour placer EVOHD, ZX8, PGM4 + placement batt 17A/h.

Pour les contacts magnétiques, il en existe avec les résistances intégrées (l'EVO peut aussi gérer d'autres valeurs de résistances que 1K via programmation...).

Pour l'incendie, il faut que l'embase du détecteur soit à relais.
Il est préférable de câbler les zones incendies sur la centrale plutôt que sur une extension.

Pour les BMD504, c'est aussi par expérience ; c'est ce qu'on plaçait au moment de leurs sorties (avec les BMD501 IR). Puis on a eu une série de fausses alarmes, surtout les 501. Ils ont peut-être corrigé le problème depuis mais nous, on est monté en gamme avec les Bosch... Du coup, pour les 504 restants, on réglait moins sensible, ce qui est dommage... (quels réglages chez vous ?).

Pour la sirène extérieure, OK avec le schéma ; pour la programmation de la PGM, uniquement programmer l'activation Etat 1 [64], alarme strobe [04] (début et fin) et "tout" pour partition (différent de "toutes les partitions ! ou il faut que toutes les partitions soient en alarme pour déclencher le flash) + durée = 0.

Borne G = défaut : ils ne disent rien pour le raccordement dans la doc !?

Pour la sirène intérieure, vous prenez apparemment le modèle avec batterie ; je la câblerais comme la sirène extérieure : +B sur BELL+ / +N sur BELL- / ground sur - / et mettre un pont entre -A et ground.
Pour le sabotage, on met la résistance dans la sirène intérieure en général.
Pour la liaison entre IP150 et PCS250, il faut commander le câble (c'est le même que celui reçu avec l'IP150).

Si vous prévoyez de mettre des HD78, mettre en plus un câble réseau (mieux que Wifi).
Si gros travaux, prévoyez de toute façon un câblage pour des caméras.

Faire arriver tous les câbles dans la centrale, pas de boites de connexion, évitez trop de détecteurs sur le même câble.
Citation :
Encore merci pour votre aide
De rien. La meilleure des récompenses, c'est d'avoir un retour d'expérience en fin d'installation...
Bien à vous.
13 août 2017 à 17:41
Réponse 6 du forum alarme

Câblage alarme Paradox EVOHD

gagdush
Membre inscrit
gagdush
12 messages
Bonjour,
Citation :
Pour les contacts magnétiques, il en existe avec les résistances intégrées (l'EVO peut aussi gérer d'autres valeurs de résistances que 1K via programmation...)
Merci pour l'info, je vais me renseigner.
J'attends aussi d'être dans la maison pour savoir si il est possible d'installer des contacts cylindrique dans les châssis.
Citation :
Pour l'incendie, il faut que l'embase du détecteur soit à relais.
Il est préférable de câbler les zones incendies sur la centrale plutôt que sur une extension.
Je prends note.
Pour quelle raison ?
Citation :
Pour la sirène intérieure, vous prenez apparemment le modèle avec batterie ; je la câblerais comme la sirène extérieure : +B sur BELL+ / +N sur BELL- / ground sur - / et mettre un pont entre -A et ground
OK c'est fait.
Citation :
Pour le sabotage, on met la résistance dans la sirène intérieure en général
OK c'est fait mais j'ai modifié aussi la résistance entre Bel+ et Bel-
Citation :
Pour la liaison entre IP150 et PCS250, il faut commander le câble (c'est le même que celui reçu avec l'IP150)
Merci pour l'info.
Citation :
Faire arriver tous les câbles dans la centrale, pas de boites de connexion, évitez trop de détecteurs sur le même câble
Ça me semble logique, merci pour l'info.
Je vais bientôt passer à la deuxième étape, commander la centrale.
Auriez-vous une bonne adresse ou magasin ?
Encore merci.

Pour agrandir l'image, cliquez dessus.
schéma âblage alarme Paradox

17 août 2017 à 19:24
Réponse 7 du forum alarme

Câblage alarme Paradox EVOHD


Invité
invité
Bonjour,
Citation :
Pour quelle raison ?
La programmation des incendies est en 24h ; si vous déconnectez le ZX8, les sirènes démarrent.
En cas de coupure de courant, la tension diminue ; au delà d'un certain seuil, il y a perte de com entre la centrale et les extensions et donc déclenchement. etc.
Ccl, vu que la numérotation des zones est indépendante de la position des câbles de zones, autant les mettre sur la centrale.
Citation :
OK c'est fait mais j'ai modifié aussi la résistance entre Bel+ et Bel-
Là, il ne fallait pas ! C'est vrai que vu que c'est sensé surveiller la présence des sirènes, il serait logique de mettre la résistance dans les sirènes. J'avais essayé sur la sirène extérieure mais il y avait toujours un trouble...
Pour la résistance de sabotage, il faut une mise en série (donc "couper" le jaune entre les extrémités de la résistance).
Citation :
Auriez-vous une bonne adresse ou magasin ?
https://www.maisondesalarmes.com Trouvé lors de recherche sur internet. Aucune idée du sérieux de la boite mais les prix semblent corrects. Ils vendent au prix brut mais c'est logique ; à moins d'être ami avec un installateur, vous n'aurez jamais le prix net qu'eux paient à l'importateur...
Si vous en trouvez d'autres, merci de communiquer.

L'IP150 sera-t-il connecté à une box où bien comptez-vous sur une carte GPRS ?
Bien à vous.
18 août 2017 à 01:07
Réponse 8 du forum alarme

Câblage alarme Paradox EVOHD

gagdush
Membre inscrit
gagdush
12 messages
Merci pour les réponses.
Citation :
L'IP150 sera-t-il connecté à une box ou bien comptez-vous sur une carte GPRS?
L'IP150 sera connecté à une box.

Maintenant je m'attaque à lire le manuel de la programmation.
C'est pas évident de comprendre sans avoir le clavier et la centrale.
J'aurai certainement des questions sur la programmation.

Encore merci.
21 août 2017 à 23:22
Réponse 9 du forum alarme

Câblage alarme Paradox EVOHD

gagdush
Membre inscrit
gagdush
12 messages
Bonjour,

En cherchant sur le net, je trouve des prix intéressant en Roumanie, Bulgarie.
Quel est le risque si j'achète (langue, ...) ?

J'ai lu qu'il fallait mettre un firmware pour le clavier, donc cela j’achète par ici mais pour la centrale, IP150, RTX3, y a-t-il un risque ?
Autre question : pour programmer la centrale EVOHD est-ce que le logiciel babyware est le bon ? Est-il gratuit ?
Encore merci pour votre aide.
25 août 2017 à 23:24
Réponse 10 du forum alarme

Câblage alarme Paradox EVOHD


Invité
invité
Bonjour,

Pour moi, vous pouvez ré-injecter le firmware en français dans le clavier. Il faut l'interface 307USB et le programme In-Field qui est aussi contenu dans BabyWare.
Pour up-grader l'IP150 français, on se connecte à la centrale avec l'IP150 et on l'up-grade. Ce qui permet aussi de le faire à distance.
La centrale peut s'up-grader soit via le 307USB ou l'IP150.
Le RTX3 doit-être up-grader via le 307USB.
Pour le VDMP3, c'est plus délicat. Je n'arrivais plus à l'up-grader avec Windows 10 et aussi le 7 de mémoire (il faudrait que je réessaye).
Donc là je mettrais une réserve si vous ne voulez pas écouter les messages en bulgare. lol
Pour le clavier tactile, l'up-grade s'installe sur une micro-usb.
Certains détecteurs peuvent aussi s'up-grader via le 307USB.

Il n'est en général pas nécessaire d'up-grader la centrale et le RTX3, sauf si ils doivent gérer la sortie de nouveaux matériels.
Pour l'IP150, il faudrait savoir quelle version vous allez recevoir. Sous la ver 3.01, on utilise l'appli iparadox (21 euros par compte, ils ont doublé les prix huffy). Au-dessus de la ver 4.00, on est obligé d'utiliser Insite Gold qui est un abonnement (apparemment +- 50 euro pour 3 ans) et qui ne semble pas encore tout à fait au point.
Il faut que je me renseigne. La ver 4.00 est impossible à down-grader.
Mais si vous recevez une ver 4.00 ou plus, j'up-graderais lors de la sortie de nouveau firmware. Idem pour le PCS250.
Maintenant, certains diront que tant que ça fonctionne, on ne touche pas...

Je pense que vous devriez recevoir BabyWare avec la centrale, sinon exigez le, il est gratuit.
Vous pouvez aussi créer un compte chez Paradox.

Bien à vous.
26 août 2017 à 01:07
Réponse 11 du forum alarme

Câblage alarme Paradox EVOHD

gagdush
Membre inscrit
gagdush
12 messages
Bonjour,

En résumé,
Pour le clavier, on peut l'upgrader en français => obligation sauf si on maitrise le bulgare ;)
IP150 upgrade obligatoire.
PCS250 y a t il une utilité de devoir le mettre en français, la programmation se fait pas babyware non ?

EvoHd pas une obligation.
RTX3 pas une obligation.

Est-ce que les firmwares français sont faciles à trouver ?
Un particulier peut s'enregistrer sur le site Paradox ?

Merci.
27 août 2017 à 14:12
Réponse 12 du forum alarme

Câblage alarme Paradox EVOHD


Invité
invité
Bonjour,
Citation :
IP150 upgrade obligatoire
C'est pas vraiment un up-grade, c'est la même version mais en français (il y a l'anglais de toute façon).
Citation :
PCS250 y a t il une utilité de devoir le mettre en français, la programmation se fait pas babyware non ?
Ils ne proposent pas de langues dans l'up-grade. Le choix de la langue se fait par programmation de la centrale, soit au clavier, soit via BabyWare (adresse [2953]
Citation :
Est-ce que les firmwares français sont faciles à trouver ?
Oui, une fois loggé sur le site.
Citation :
Un particulier peut s'enregistrer sur le site Paradox ?
Sinon, il faut parfois mentir un peu. lol
27 août 2017 à 16:12
Réponse 13 du forum alarme

Câblage alarme Paradox EVOHD

gagdush
Membre inscrit
gagdush
12 messages
Bonjour.

Voilà j'ai réalisé une demande de login mais après 3 jours toujours rien.
Je commence à me demander à quoi ça sert de vendre des systèmes d'alarme si on ne sait pas avoir les firmware.
Je vais encore attendre un peu.
Bonne soirée.
31 août 2017 à 18:54
Réponse 14 du forum alarme

Câblage alarme Paradox EVOHD

gagdush
Membre inscrit
gagdush
12 messages
J'ai reçu une réponse, et c'est une réponse négative.
Reste plus qu'à commander sur un site français.
04 septembre 2017 à 20:39
Réponse 15 du forum alarme

Câblage alarme Paradox EVOHD

gagdush
Membre inscrit
gagdush
12 messages
Bonjour,
Me voilà dans l'installation de la centrale.
J'ai connecté un détecteur, un clavier, les sirènes, et l'IP150.
Je me retrouve avec un problème car l'IP150 est éteint. Je n'arrive pas à entrer en communication.

Y a-t-il une procédure ? Est-ce qu'une led doit au moins être allumée lorsque celui-ci est branché sur la centrale.
Merci pour votre aide.
07 octobre 2017 à 14:58

Proposer une réponse à Câblage alarme Paradox EVOHD



image_addAjouter nouveau fichier


En postant votre réponse sur les forums BricoVideo, vous reconnaissez avoir accepté les conditions d'utilisations du forum.

Les champs marqués par des * doivent obligatoirement être renseignés.


Questions apparentées dans le forum Alarme

  • 1. Doutes câblage alarme Paradox SP 7000
    N°1062 : Bonjour à tous, Pourriez-vous me conseiller sur le câblage de mon alarme ? J’ai quelques doutes sur certaines connexions. - La connexion du détecteur rond DG467, j’ai un doute sur les fils YEL et GRN. - La connexion de...
  • 2. Suite câblage alarme Paradox SP7000 ne fonctionne pas correctement
    N°1089 : Bonjour et Bonne Année 2016 à tous, Suite à ma question précédente : Doutes câblage alarme Paradox SP 7000 et aux conseils de RogerMcGyver, j'ai enfin terminé le câblage de mon alarme PARADOX SP7000. Cependant, l'alarme...
  • 3. Raccorder sirène Elkron HPA702L et centrale Paradox EvoHd
    N°1205 : Bonsoir à tous, J'ai depuis peu installé une alarme Paradox EvoHd mais alors IMPOSSIBLE de raccorder correctement la sirène Elkron, je dois carrément être à côté de quelque chose ! Si une âme charitable peut m'aider...
  • 4. Problème câblage sirène Elkron sur Alarme Paradox EVO192
    N°910 : Bonjour, Je suis entrain de galérer pour câbler ma sirène Elkron 702L sur ma centrale Paradox EVO192. Pourriez-vous m'aider ? Je joins les schémas de la sirène ainsi que de la centrale. Merci. David
  • 5. Câblage sirène sur alarme Paradox SP 6000
    N°1441 : Bonjour. Je voudrais bien avoir des conseils sur le câblage d'une sirène ci dessous pour la raccorder sur une centrale d'alarme Parodox SP 6000. Les borne sur la sirène sont : FL+ GO- GO+ GND 14v TMP Merci pour vos...
  • 6. Projet installation alarme Paradox EVOHD
    N°1423 : Bonjour à tous, Étant très bricoleur (rénovation maison...), je souhaite me lancer dans l'installation d'une alarme Paradox Evo HD pour ensuite la faire évoluer lentement... Afin de partir sur un bon pied, pourriez-vous me...
  • 7. Branchement IP150 sur alarme Paradox evohd
    N°1517 : Bonjour, Je viens de brancher un ip150 mais celui-ci reste éteint. Pas de led tx allumée. Y a-t-il une procédure ? Merci pour votre aide.
  • 8. Câblage détecteur double tech avec anti-masque alarme Galaxy GD48
    N°1199 : Bonjour, Je souhaiterai raccorder un détecteur Bosch réf: ISC PDL WA18H à une Galaxy GD48. Avez-vous un schéma de raccordement à me proposer ? En utilisant l'anti-masque. Merci pour votre aide. Bien cordialement.
  • 9. Remise en service alarme Paradox Digiplex NE-V1.3
    N°1294 : Bonjour, Je dois remettre en service un système anti intrusion Paradox Digiplex NE-V1.3 qui n'a pas fonctionné depuis une dizaine d'années. Je dispose d'un seul code qui me donne un accès très très limité, donc je dois...
  • 10. Câblage alarme Aritech CD 62 et sirène intérieure SI-MAX
    N°1481 : Bonjour à toutes et à tous. Merci pour tout le travail que vous faites. Je vous explique ma situation, j'avais une alarme Aritech CS350 qui ne fonctionnait plus. Je décide de la remplacer par une CD62 d'occasion avec le...
>>> Résultats suivants pour : Câblage alarme Paradox EVOHD >>>



information Informations sur le forum information Informations sur le moteur du forum Mentions légales

Mentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites.   >> Lire la suite
La Croix Rouge - premiers secours
6 gestes élémentaires à connaitre absolument Posez votre question de bricolage en cliquant ici Proposition de site
© Bricovidéo
