Question Forum Alarme : Schéma câblage sirène AS612S3 SUE 3500IP Aritech
Bonjour.
Je suis à la recherche du schéma de branchement d'une sirène AS612S3 et d'une sirène intérieure SDP 50 sur une alarme 3500IP Aritech.
Nous avons fait des travaux chez nous et les sirènes ainsi que la centrale ont été débranchées.
Si quelqu'un pourrait me faire un schéma, cela serait super.
Je vous remercie d'avance.
Je suis à la recherche du schéma de branchement d'une sirène AS612S3 et d'une sirène intérieure SDP 50 sur une alarme 3500IP Aritech.
Nous avons fait des travaux chez nous et les sirènes ainsi que la centrale ont été débranchées.
Si quelqu'un pourrait me faire un schéma, cela serait super.
Je vous remercie d'avance.
02 juillet 2023 à 20:50
Réponse 1 d'un contributeur du forum alarme
Schéma câblage sirène AS612S3 SUE 3500IP Aritech
Bonjour,
Il est plus simple de faire une photo des cartes électroniques de vos sirènes et je vous orienterai ensuite.
Toujours faire une photo avant de débrancher.
Il est plus simple de faire une photo des cartes électroniques de vos sirènes et je vous orienterai ensuite.
Toujours faire une photo avant de débrancher.
06 juillet 2023 à 11:03
Réponse 2 d'un contributeur du forum alarme
Schéma câblage sirène AS612S3 SUE 3500IP Aritech
Oui, je sais, mais ce n'est pas moi qui ai débranché... Il me reste à rebrancher la sirène extérieure.
Voici les photos. Encore merci.
J'ai débranché volontairement les haut-parleurs des sirènes car elles n'arrêtaient pas de hurler !!
Pour agrandir les images, cliquez dessus.
Voici les photos. Encore merci.
J'ai débranché volontairement les haut-parleurs des sirènes car elles n'arrêtaient pas de hurler !!
Pour agrandir les images, cliquez dessus.
06 juillet 2023 à 23:09
Réponse 3 d'un contributeur du forum alarme
Schéma câblage sirène AS612S3 SUE 3500IP Aritech
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum alarme.
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum alarme.
07 juillet 2023 à 00:48
Réponse 4 d'un contributeur du forum alarme
Schéma câblage sirène AS612S3 SUE 3500IP Aritech
Bonsoir à tous.
Bon, j'ai bien trouvé comment rebrancher la sirène intérieure et l'autoprotection des deux sirènes. Cependant, rien à faire, la sirène extérieure ne fonctionne pas. J'ai essayé plusieurs schémas que j'ai trouvés, mais elle ne déclenche pas en cas d'alarme. Pourriez-vous m'aider, je vous en serais très reconnaissant.
Je précise que j'ai le logiciel de l'alarme connecté à mon PC, si cela peut aider.
Bon, j'ai bien trouvé comment rebrancher la sirène intérieure et l'autoprotection des deux sirènes. Cependant, rien à faire, la sirène extérieure ne fonctionne pas. J'ai essayé plusieurs schémas que j'ai trouvés, mais elle ne déclenche pas en cas d'alarme. Pourriez-vous m'aider, je vous en serais très reconnaissant.
Je précise que j'ai le logiciel de l'alarme connecté à mon PC, si cela peut aider.
10 juillet 2023 à 23:50
Réponse 5 d'un contributeur du forum alarme
Schéma câblage sirène AS612S3 SUE 3500IP Aritech
Personne pour un petit coup main ??
15 juillet 2023 à 21:08
Réponse 6 d'un contributeur du forum alarme
Invité
Schéma câblage sirène AS612S3 SUE 3500IP Aritech
Invité
Bonjour.
Essayez les câblages suivant en utilisant les sorties S1, S2, S3.

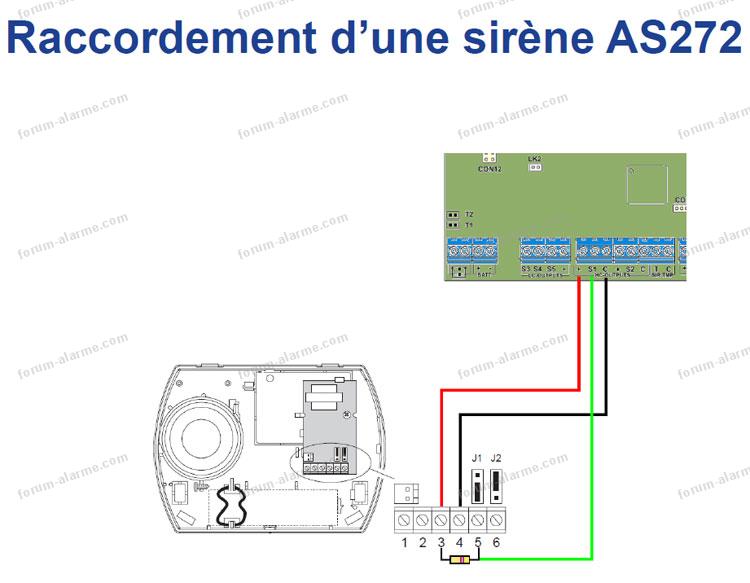

doublon 165947 schema cablage sirene aritech as272.jpg

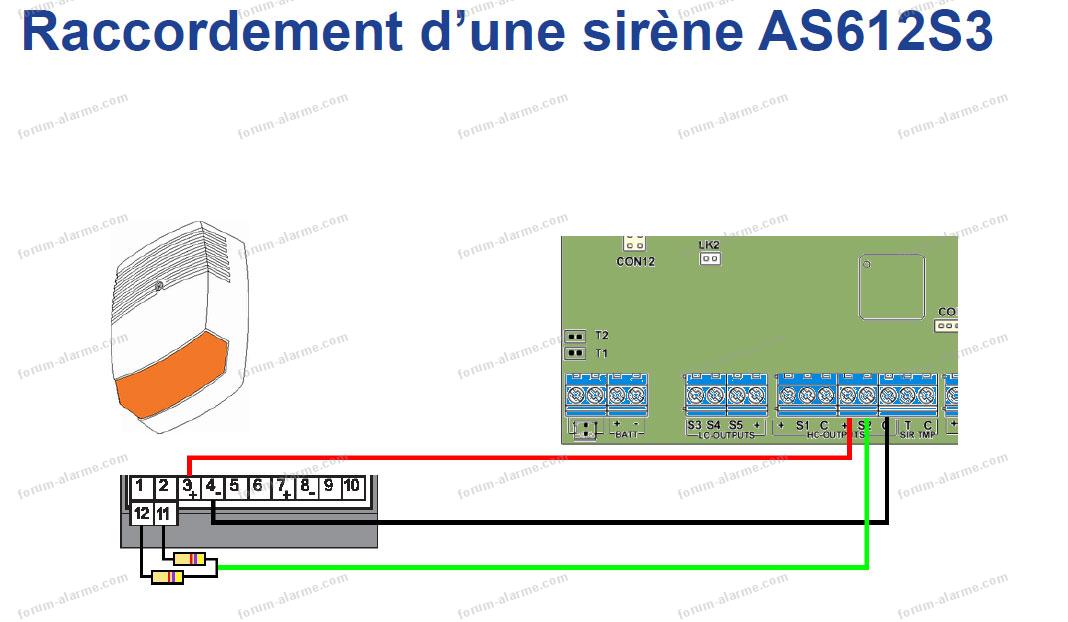

doublon 638673 cablage sirene aritech advanced as612s3.jpg
Essayez les câblages suivant en utilisant les sorties S1, S2, S3.
doublon 165947 schema cablage sirene aritech as272.jpg
doublon 638673 cablage sirene aritech advanced as612s3.jpg
25 juillet 2023 à 07:36
Réponse 7 d'un contributeur du forum alarme
Schéma câblage sirène AS612S3 SUE 3500IP Aritech
Merci pour votre contribution.
Par contre, quand je branche le schéma de la sirène extérieure avec deux résistances de 1 kilo, j'ai un défaut de sirène sur le clavier.
Y a-t-il une manipulation à faire avec le logiciel, car je ne sais même plus si la sirène extérieure fonctionnait à l'époque ?
Par contre, quand je branche le schéma de la sirène extérieure avec deux résistances de 1 kilo, j'ai un défaut de sirène sur le clavier.
Y a-t-il une manipulation à faire avec le logiciel, car je ne sais même plus si la sirène extérieure fonctionnait à l'époque ?
29 juillet 2023 à 23:15
Réponse 8 d'un contributeur du forum alarme
Invité
Schéma câblage sirène AS612S3 SUE 3500IP Aritech
Invité
Bonjour à tous, je suis toujours à la recherche de la solution à mon problème de sirène.
Pouvez-vous m'aider, s'il vous plaît ? Merci.
Pouvez-vous m'aider, s'il vous plaît ? Merci.
21 août 2023 à 22:32
Réponse 9 d'un contributeur du forum alarme
Schéma câblage sirène AS612S3 SUE 3500IP Aritech
Bonjour,
Je me permets de vous envoyer ce message car j'ai un problème de branchement sur une sirène Aritech AS 612 S3 sur une centrale Aritech 3500 IP.
J'ai essayé plusieurs schémas mais la sirène ne sonne pas en cas d'alarme.
Ensuite, je voudrais la programmer de façon à pouvoir avoir des impulsions de la sirène pour la marche et l'arrêt de l'alarme.
J'ai le logiciel pour la programmation mais je souhaite un petit coup de main car je suis novice dans ce domaine.
En vous remerciant d'avance.
Je me permets de vous envoyer ce message car j'ai un problème de branchement sur une sirène Aritech AS 612 S3 sur une centrale Aritech 3500 IP.
J'ai essayé plusieurs schémas mais la sirène ne sonne pas en cas d'alarme.
Ensuite, je voudrais la programmer de façon à pouvoir avoir des impulsions de la sirène pour la marche et l'arrêt de l'alarme.
J'ai le logiciel pour la programmation mais je souhaite un petit coup de main car je suis novice dans ce domaine.
En vous remerciant d'avance.
26 août 2023 à 13:44
Réponse 10 d'un contributeur du forum alarme
Schéma câblage sirène AS612S3 SUE 3500IP Aritech
Bonjour à tous,
Je me permets de vous envoyer ce message car j'ai un problème de branchement sur une sirène Aritech AS 612 S3 sur une centrale Aritech 3500 IP.
J'ai essayé plusieurs schémas mais la sirène ne sonne pas en cas d'alarme.
Ensuite, je voudrais la programmer de façon à pouvoir avoir des impulsions de la sirène pour la marche et l'arrêt de l'alarme.
J'ai le logiciel pour la programmation mais je souhaite un petit coup de main car je suis novice dans ce domaine.
En vous remerciant d'avance.
Je me permets de vous envoyer ce message car j'ai un problème de branchement sur une sirène Aritech AS 612 S3 sur une centrale Aritech 3500 IP.
J'ai essayé plusieurs schémas mais la sirène ne sonne pas en cas d'alarme.
Ensuite, je voudrais la programmer de façon à pouvoir avoir des impulsions de la sirène pour la marche et l'arrêt de l'alarme.
J'ai le logiciel pour la programmation mais je souhaite un petit coup de main car je suis novice dans ce domaine.
En vous remerciant d'avance.
14 septembre 2023 à 23:11
