Question Dépannage Alarme : Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour.
Propriétaire de notre maison depuis quelques années, nous avons utilisé l'alarme existante lors de l'achat sans souci jusqu'à aujourd'hui.
Mais ce matin, il y a eu 3 grosses coupures de courant successives qui ont duré plus de 5 heures en tout, et lorsque le courant est revenu, la sirène extérieure et le buzzer intérieur se sont mis à sonner (1 selon depuis silence 3 secondes puis 1 seconde puis...) et les 3 claviers sont restés noir sans plus pouvoir y entrer aucun code.
Autant dire que le voisinage, qui a subi cette sonnerie pendant quelques heures, était à cran...
J'ai appelé sans beaucoup d'espoir un numéro que j'ai trouvé sur le boîtier, et un technicien de garde m'a guidé pour ouvrir la centrale, débrancher la batterie et le fusible principal, après avoir coupé l'alimentation électrique bien sûr.
Ouf, tout s'est arrêté. Il m'a aussi dit que je devais remplacer la batterie si elle avait plus de 5 ans (c'est bien le cas).
J'ai donc acheté une batterie. Mais quand je la branche, et remets l'alimentation et le fusible, et bien la sirène sonne comme l'après-midi et les claviers restent inopérants.
Je m'y prends sans doute mal, pouvez-vous m'aider ?

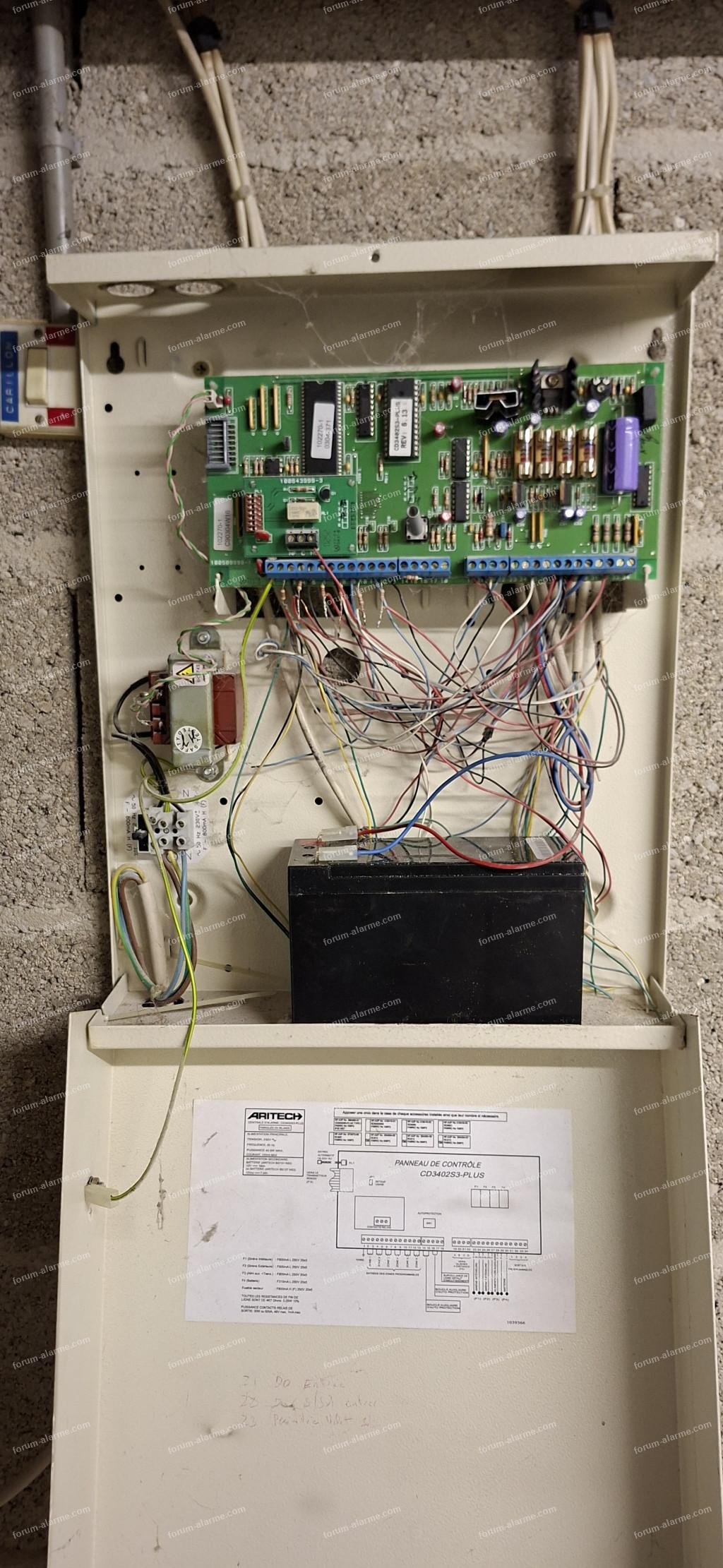

MA centrale est une Aritech CD3402, je vous joins quelques photos.
Merci d'avance. Cordialement.
Franckvillano
Pour agrandir les images, cliquez dessus.
Information les images que vous nous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les images dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum climatisation.
Propriétaire de notre maison depuis quelques années, nous avons utilisé l'alarme existante lors de l'achat sans souci jusqu'à aujourd'hui.
Mais ce matin, il y a eu 3 grosses coupures de courant successives qui ont duré plus de 5 heures en tout, et lorsque le courant est revenu, la sirène extérieure et le buzzer intérieur se sont mis à sonner (1 selon depuis silence 3 secondes puis 1 seconde puis...) et les 3 claviers sont restés noir sans plus pouvoir y entrer aucun code.
Autant dire que le voisinage, qui a subi cette sonnerie pendant quelques heures, était à cran...
J'ai appelé sans beaucoup d'espoir un numéro que j'ai trouvé sur le boîtier, et un technicien de garde m'a guidé pour ouvrir la centrale, débrancher la batterie et le fusible principal, après avoir coupé l'alimentation électrique bien sûr.
Ouf, tout s'est arrêté. Il m'a aussi dit que je devais remplacer la batterie si elle avait plus de 5 ans (c'est bien le cas).
J'ai donc acheté une batterie. Mais quand je la branche, et remets l'alimentation et le fusible, et bien la sirène sonne comme l'après-midi et les claviers restent inopérants.
Je m'y prends sans doute mal, pouvez-vous m'aider ?
MA centrale est une Aritech CD3402, je vous joins quelques photos.
Merci d'avance. Cordialement.
Franckvillano
Pour agrandir les images, cliquez dessus.
Information les images que vous nous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les images dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum climatisation.
29 septembre 2020 à 21:13
Réponse 1 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour.
Oui vos batteries sont à remplacer comme vous l'a indiqué la personne d'astreinte.
Deuxième chose à vérifier les fusibles sur la carte mère (il y en a 4) qui sont alignés la plupart du temps suite à des coupures répétées arrivent à faire griller un voire 2 fusibles, ce sont des 800mA.
Après avoir remplacé le ou les fusibles remettre votre centrale sous tension et la batterie (la centrale va se mettre en alarme), faire votre code "Utilisateur" afin de réarmer la centrale, refermez tout et tout devrait redevenir normal.
Cordialement.
Marc
Oui vos batteries sont à remplacer comme vous l'a indiqué la personne d'astreinte.
Deuxième chose à vérifier les fusibles sur la carte mère (il y en a 4) qui sont alignés la plupart du temps suite à des coupures répétées arrivent à faire griller un voire 2 fusibles, ce sont des 800mA.
Après avoir remplacé le ou les fusibles remettre votre centrale sous tension et la batterie (la centrale va se mettre en alarme), faire votre code "Utilisateur" afin de réarmer la centrale, refermez tout et tout devrait redevenir normal.
Cordialement.
Marc
30 septembre 2020 à 05:37
Réponse 2 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonsoir Marc.
Merci tout d'abord pour votre aide, j'apprécie beaucoup.
J'ai testé les 5 fusibles (4 indiqués + le général) et tous sont OK.
Quand vous indiquez "vos batteries", j'imagine qu'il s'agit de celle de la centrale (ça c'est fait) mais aussi celle de la sirène ?
Car elle est située assez haut mais surtout je crains qu'elle ne se mette à hurler quand j'ouvrirai le boitier.
Y a t'il une manœuvre spécifique à faire sur la centrale avant l'ouverture de la sirène pour éviter le déclenchement ? Bien que pour l'instant, la sirène semble toujours alimentée par sa propre batterie : le témoin lumineux clignote toutes les 3 secondes, alors qu'il n'y a plus d'alimentation électrique ni par la batterie sur la centrale.
Autre souci : pour l'instant, je n'ai plus d'accès à aucun des 3 claviers de commande : les écrans sont noirs (éteints).
Si je branche la batterie de la centrale et remets le courant (comme vous me l'avez suggéré), les boitiers de commande laissent entendre un "clic" toutes les 2 secondes et le fond vert s'éclaire une seconde ou deux si on presse une touche quelconque mais rien de plus... les caractères ne s'affichent pas, et pendant ce temps, la sirène sonne par à coups comme décrit hier..
J'ai donc dû à nouveau débrancher la batterie et couper le courant afin que la sirène cesse de sonner.
Bref, si le remplacement de la batterie de la sirène est bien le premier pas, je m'y lance mais j'aimerais éviter qu'elle n'hurle dans les oreilles quand j'ouvrirai la boîte. ;-)
Merci de vos conseils.
Cordialement, Franck
Merci tout d'abord pour votre aide, j'apprécie beaucoup.
J'ai testé les 5 fusibles (4 indiqués + le général) et tous sont OK.
Quand vous indiquez "vos batteries", j'imagine qu'il s'agit de celle de la centrale (ça c'est fait) mais aussi celle de la sirène ?
Car elle est située assez haut mais surtout je crains qu'elle ne se mette à hurler quand j'ouvrirai le boitier.
Y a t'il une manœuvre spécifique à faire sur la centrale avant l'ouverture de la sirène pour éviter le déclenchement ? Bien que pour l'instant, la sirène semble toujours alimentée par sa propre batterie : le témoin lumineux clignote toutes les 3 secondes, alors qu'il n'y a plus d'alimentation électrique ni par la batterie sur la centrale.
Autre souci : pour l'instant, je n'ai plus d'accès à aucun des 3 claviers de commande : les écrans sont noirs (éteints).
Si je branche la batterie de la centrale et remets le courant (comme vous me l'avez suggéré), les boitiers de commande laissent entendre un "clic" toutes les 2 secondes et le fond vert s'éclaire une seconde ou deux si on presse une touche quelconque mais rien de plus... les caractères ne s'affichent pas, et pendant ce temps, la sirène sonne par à coups comme décrit hier..
J'ai donc dû à nouveau débrancher la batterie et couper le courant afin que la sirène cesse de sonner.
Bref, si le remplacement de la batterie de la sirène est bien le premier pas, je m'y lance mais j'aimerais éviter qu'elle n'hurle dans les oreilles quand j'ouvrirai la boîte. ;-)
Merci de vos conseils.
Cordialement, Franck
30 septembre 2020 à 17:18
Réponse 3 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour Franck.
Pour en être sûr il faudrait faire un "Raz" système ce qui implique une reprogrammation totale de votre installation et à condition que la centrale ne soit pas verrouillée par un code "Ingénieur Installation" dans ce cas la centrale est bloquée.
Dans quelle région géographique vous trouvez-vous ?
Cordialement.
Marc.
Citation :Oui il y a bien une solution pour cela il vous faut le code "Ingénieur" mais pour y accéder il faut que les claviers soient valides.
Y a t'il une manœuvre spécifique à faire sur la centrale avant l'ouverture de la sirène pour éviter le déclenchement ?
Citation :Il y a plusieurs causes possibles si vous êtes sûr que les 4 fusibles sur la carte mère sont bons il se peut que la centrale soit plantée ou peut être grillée suite à une surtension.
Le témoin lumineux clignote toutes les 3 secondes, alors qu'il n'y a plus d'alimentation électrique ni par la batterie sur la centrale.
Pour en être sûr il faudrait faire un "Raz" système ce qui implique une reprogrammation totale de votre installation et à condition que la centrale ne soit pas verrouillée par un code "Ingénieur Installation" dans ce cas la centrale est bloquée.
Dans quelle région géographique vous trouvez-vous ?
Cordialement.
Marc.
01 octobre 2020 à 06:23
Réponse 4 du forum dépannage alarme
Invité
Aritech CD3204 claviers désactivés suite à une panne de courant
Invité
Bonjour Marc.
Merci pour vos précisions.
Je suis au sud de Bruxelles. En fait de manœuvre, je pensais à un shunt sur la centrale pour inhiber la sirène.
Est-ce possible? Si pas, Je vais essayer s’ouvrit la sirène avec un casque sur les oreilles ;-) si je l’ouvre et la débranche de sa batterie propre, je suppose qu’elle s’arrêtera de sonner et de clignoter, comme ça je pourrai vérifier si cette batterie est toujours bien valable.
Merci pour vos précisions.
Je suis au sud de Bruxelles. En fait de manœuvre, je pensais à un shunt sur la centrale pour inhiber la sirène.
Est-ce possible? Si pas, Je vais essayer s’ouvrit la sirène avec un casque sur les oreilles ;-) si je l’ouvre et la débranche de sa batterie propre, je suppose qu’elle s’arrêtera de sonner et de clignoter, comme ça je pourrai vérifier si cette batterie est toujours bien valable.
01 octobre 2020 à 09:37
Réponse 5 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour Franck.
Si c'est le cas il faudrait vérifier la polarité et s'assurer qu'elle change bien d’état soit en positif ou en négatif.
Avez vous le code "Ingénieur" de la centrale? ce qui vous permettrait d'effectuer des essais concernant les sorties programmables (31,32,33,34)
Faire un shunt il vous faut connaitre la polarité de blocage et savoir le type de sirène extérieure installée (éventuellement une photo)
A titre indicatif pour les sirènes Aritech il y a modes de connexions :
Avec le module interne ---> le blocage sirène et flash se fait avec présence d'un négatif
Sans module interne ---> le blocage sirène et flash se fait avec présence d'un positif.
Cordialement.
Marc
Citation :Est-ce que la connexion sur la sortie programmable (31) correspond au blocage de la sirène extérieure.
]Je suis au sud de Bruxelles. En fait de manœuvre, je pensais à un shunt sur la centrale pour inhiber la sirène. Est-ce possible ?
Si c'est le cas il faudrait vérifier la polarité et s'assurer qu'elle change bien d’état soit en positif ou en négatif.
Avez vous le code "Ingénieur" de la centrale? ce qui vous permettrait d'effectuer des essais concernant les sorties programmables (31,32,33,34)
Faire un shunt il vous faut connaitre la polarité de blocage et savoir le type de sirène extérieure installée (éventuellement une photo)
A titre indicatif pour les sirènes Aritech il y a modes de connexions :
Avec le module interne ---> le blocage sirène et flash se fait avec présence d'un négatif
Sans module interne ---> le blocage sirène et flash se fait avec présence d'un positif.
Cordialement.
Marc
03 octobre 2020 à 06:16
Réponse 6 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour à toutes et à tous.
Image du jour BricoVidéo. À ce jour 74 459 internautes sont inscrits sur les forums de Bricovidéo.
Information à cet emplacement du forum climatisation sera publiée l’image du jour.
Pour agrandir l'image, cliquez dessus.
Image du jour. Être à la hauteur. Photo Patrice Faro. Canon EOS M6 Mark II. Objectif Zoom Canon 24-105. Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement l'équipe du forum climatisation.
Image du jour BricoVidéo. À ce jour 74 459 internautes sont inscrits sur les forums de Bricovidéo.
Information à cet emplacement du forum climatisation sera publiée l’image du jour.
Pour agrandir l'image, cliquez dessus.
Image du jour. Être à la hauteur. Photo Patrice Faro. Canon EOS M6 Mark II. Objectif Zoom Canon 24-105. Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement l'équipe du forum climatisation.
05 octobre 2020 à 02:56
Réponse 7 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour Marc.
Voilà, j'ai donc changé les batteries dans la centrale et dans la sirène. Comme les 2 étaient mortes, rien n'a déclenché lors de l'ouverture des boîtiers.
J'ai vérifié les fusibles tous sont OK.
Mais les claviers ne fonctionnent toujours pas hélas.
Et je n'ai pas le code ingénieur non plus.
J'ai vérifié la tension à l'entrée et à la sortie du transformateur et je pense que c'est lui le coupable : s'il y a bien du 220 V à l'entrée, il n'y a rien à la sortie.. Je pense donc devoir le changer.
Auriez-vous une idée d'où en trouver un ? J'ai appelé la société qui avait réalisé l'installation, mais le technicien de garde m'a dit "hou-là, une CD34, c'est trop vieux, on peut plus rien faire avec ça".
Donc je dois tout changer ?
Cordialement.
Franck.
Voilà, j'ai donc changé les batteries dans la centrale et dans la sirène. Comme les 2 étaient mortes, rien n'a déclenché lors de l'ouverture des boîtiers.
J'ai vérifié les fusibles tous sont OK.
Mais les claviers ne fonctionnent toujours pas hélas.
Et je n'ai pas le code ingénieur non plus.
J'ai vérifié la tension à l'entrée et à la sortie du transformateur et je pense que c'est lui le coupable : s'il y a bien du 220 V à l'entrée, il n'y a rien à la sortie.. Je pense donc devoir le changer.
Auriez-vous une idée d'où en trouver un ? J'ai appelé la société qui avait réalisé l'installation, mais le technicien de garde m'a dit "hou-là, une CD34, c'est trop vieux, on peut plus rien faire avec ça".
Donc je dois tout changer ?
Cordialement.
Franck.
15 octobre 2020 à 08:44
Réponse 8 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour Franck.
Je vais voir s'il m'en reste en dispo et je vous tiens au courant si toutefois vous êtes intéressé.
Cordialement.
Marc
Je vais voir s'il m'en reste en dispo et je vous tiens au courant si toutefois vous êtes intéressé.
Cordialement.
Marc
15 octobre 2020 à 13:41
Réponse 9 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour Marc.
Oui bien entendu. Merci pour le temps que vous y passez. Tenez-moi au courant (si j’ose dire :-).
Oui bien entendu. Merci pour le temps que vous y passez. Tenez-moi au courant (si j’ose dire :-).
15 octobre 2020 à 13:56
Réponse 10 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonsoir Franck.

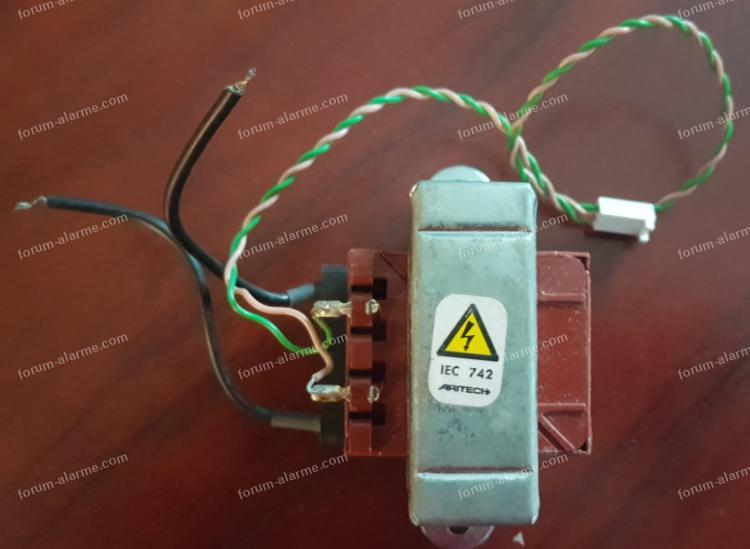

J'ai effectivement trouver le dernier transfo.
Dites-moi et voir avec Romana ou Patrice (que je salue très cordialement).
Bon week-end.
Cordialement.
Marc
Pour agrandir l'image, cliquez dessus.
J'ai effectivement trouver le dernier transfo.
Dites-moi et voir avec Romana ou Patrice (que je salue très cordialement).
Bon week-end.
Cordialement.
Marc
Pour agrandir l'image, cliquez dessus.
16 octobre 2020 à 18:17
Réponse 11 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour à vous deux,
Nous vous avons fait parvenir vos coordonnées respectives à l'adresse mail que vous avez utilisée pour votre inscription au forum.
Cordialement. Romana pour le forum alarme de Bricovidéo.
Nous vous avons fait parvenir vos coordonnées respectives à l'adresse mail que vous avez utilisée pour votre inscription au forum.
Cordialement. Romana pour le forum alarme de Bricovidéo.
16 octobre 2020 à 19:37
Réponse 12 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonsoir.
Merci Romana.
Cordialement.
Marc
Merci Romana.
Cordialement.
Marc
16 octobre 2020 à 20:40
Réponse 13 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Merci beaucoup et bon week-end à vous ! Cordialement, Franck
16 octobre 2020 à 21:40
Réponse 14 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour Marc,
J'ai bien réceptionné l'alimentation, je la change ce jour et je reviens vers vous.
Belle journée.
Franck
J'ai bien réceptionné l'alimentation, je la change ce jour et je reviens vers vous.
Belle journée.
Franck
26 octobre 2020 à 09:36
Réponse 15 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour Franck.
OK merci de m'avoir informé.
Cordialement, et bonne journée.
Marc
OK merci de m'avoir informé.
Cordialement, et bonne journée.
Marc
26 octobre 2020 à 12:35
Réponse 16 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour, je suis exactement dans la même situation :
Pannes successives à cause du grill pain.

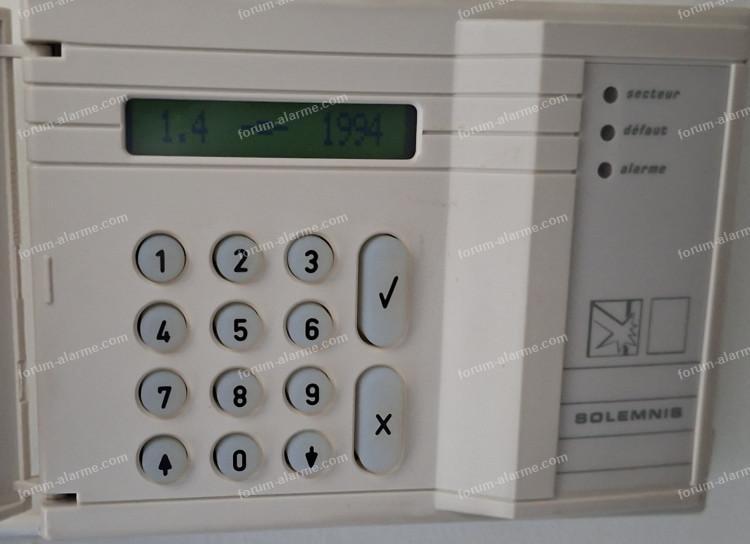

Le boitier de contrôle (clavier) clignote toutes les 2-3 secondes.

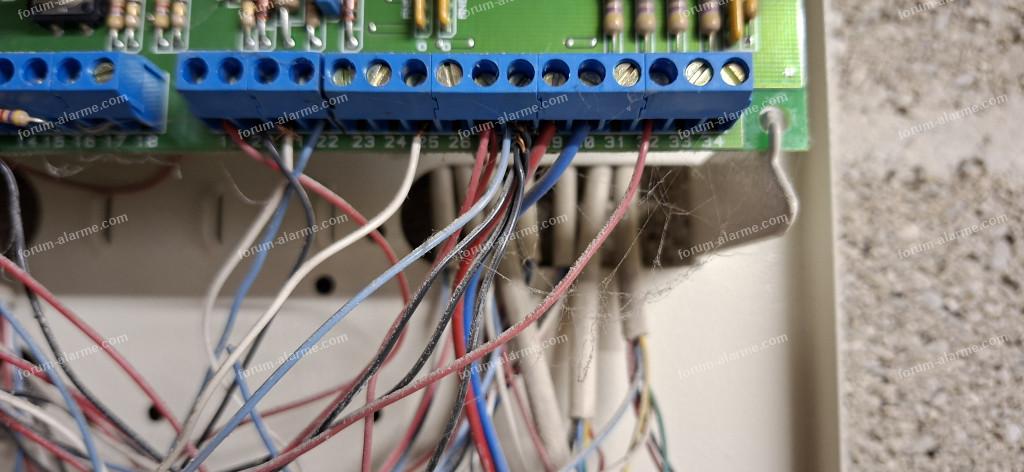

Il a fallu ouvrir le boitier principal et déconnecter le fil de commande de la sirène intérieure.

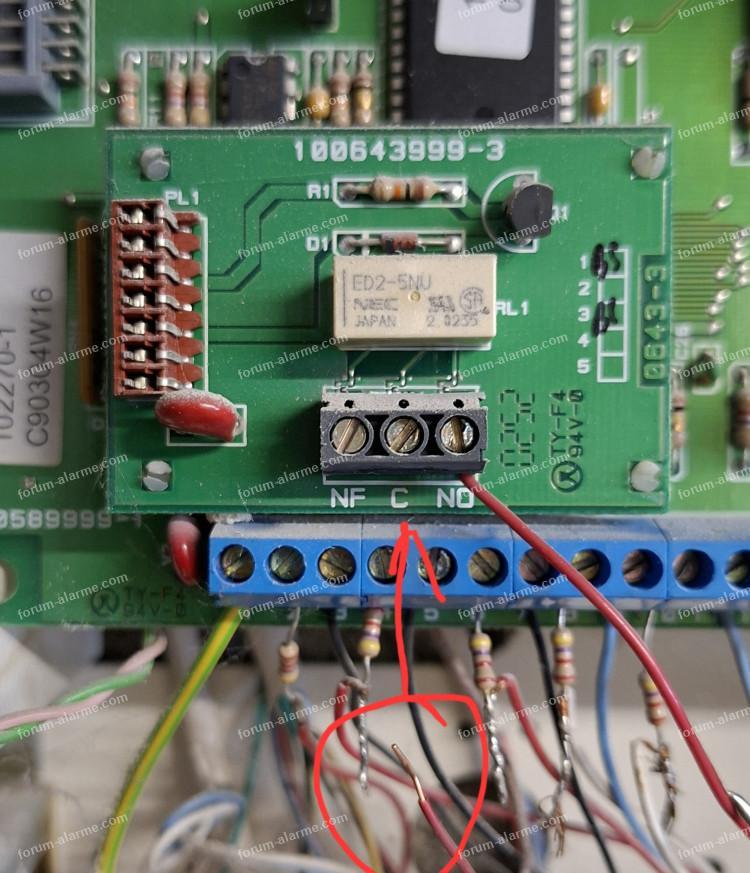

En bas à gauche de la carte principale il y a une petite carte secondaire avec un relais.
J’ai débranché le fil au centre du bornier. On voit un fil dénudé juste en dessous.
Note: le relais s’actionne à la même fréquence que le boitier de contrôle clavier.
J’imagine qu’il y a un lien.
Les fusibles semblent OK (pas testé encore).

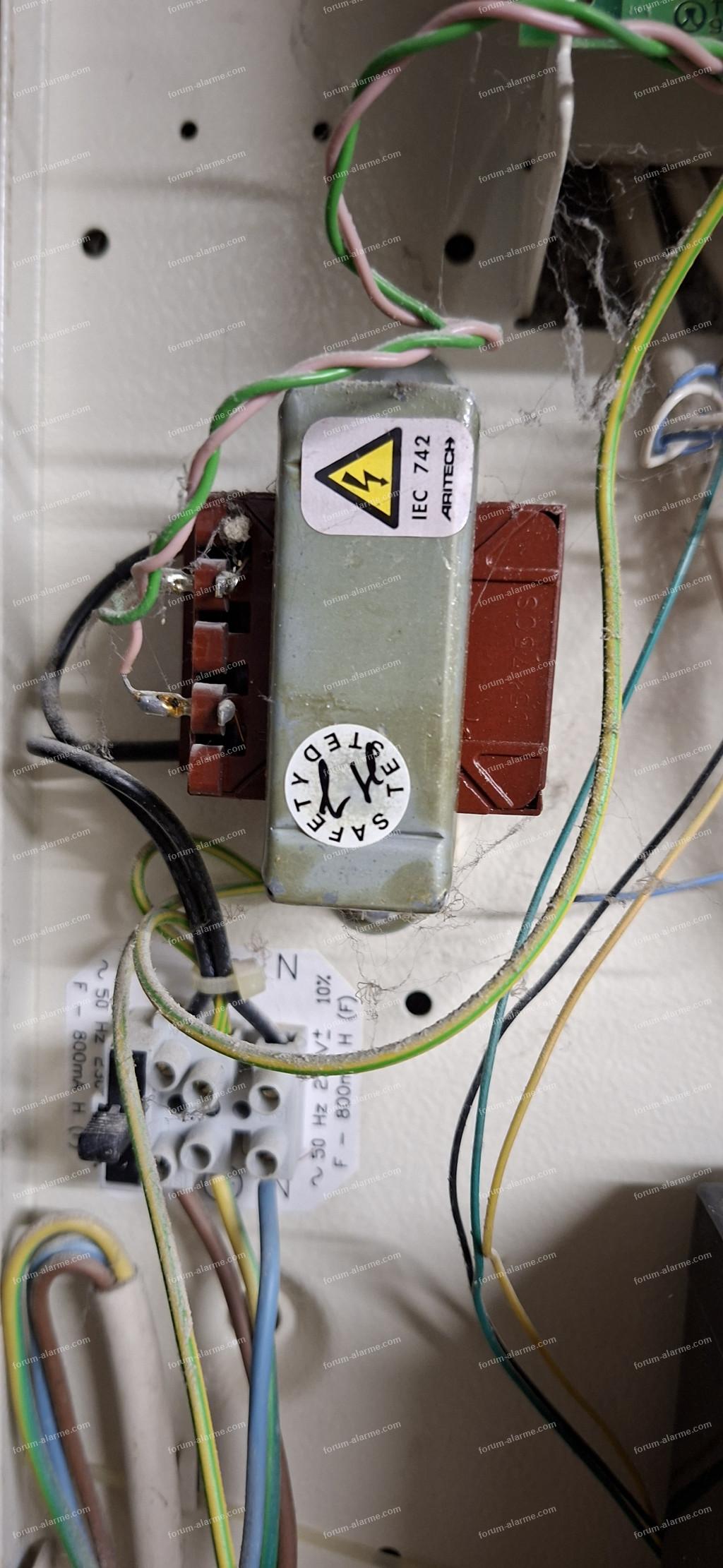

Par contre le transfo semble HS (son fusible est testé OK).
Il n’y a pas de tension sur les fils qui vont vers la carte principale.
J’en ai profité pour changer la batterie 12v 7.2Ah qui était HS.
Que me conseilleriez vous comme modèle de transformateur ?
Je note qu’il y a un interrupteur M/A du Carillon.
Ce n’est pas fonctionnel pour la sirène intérieure.
Pour l’extérieur je n’ai pas testé. Est-ce quelque-chose de courant ?
Sinon j’ai vu dans un autre poste (CD34 et Home Assistant)qu’il fallait mettre le fil en 26 à la borne de la batterie pour avoir la même polarité qu’actuellement (pas encore mesuré).
Si j’arrive à la réparer, je ferai probablement la même solution que dans le poste CD34 et Home Assistant.
Cordialement.
Bertrand.
Pannes successives à cause du grill pain.
Le boitier de contrôle (clavier) clignote toutes les 2-3 secondes.
Il a fallu ouvrir le boitier principal et déconnecter le fil de commande de la sirène intérieure.
En bas à gauche de la carte principale il y a une petite carte secondaire avec un relais.
J’ai débranché le fil au centre du bornier. On voit un fil dénudé juste en dessous.
Note: le relais s’actionne à la même fréquence que le boitier de contrôle clavier.
J’imagine qu’il y a un lien.
Les fusibles semblent OK (pas testé encore).
Par contre le transfo semble HS (son fusible est testé OK).
Il n’y a pas de tension sur les fils qui vont vers la carte principale.
J’en ai profité pour changer la batterie 12v 7.2Ah qui était HS.
Que me conseilleriez vous comme modèle de transformateur ?
Je note qu’il y a un interrupteur M/A du Carillon.
Ce n’est pas fonctionnel pour la sirène intérieure.
Pour l’extérieur je n’ai pas testé. Est-ce quelque-chose de courant ?
Sinon j’ai vu dans un autre poste (CD34 et Home Assistant)qu’il fallait mettre le fil en 26 à la borne de la batterie pour avoir la même polarité qu’actuellement (pas encore mesuré).
Si j’arrive à la réparer, je ferai probablement la même solution que dans le poste CD34 et Home Assistant.
Cordialement.
Bertrand.
24 septembre 2025 à 16:08
Réponse 17 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Avec les images jointes :
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
24 septembre 2025 à 17:16
Réponse 18 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonsoir,
J'ai fait quelques tests supplémentaires.
Finalement le Transfo fonctionne. Je n'avais pas compris qu'en sortie c'est du CA.
J'ai testé la continuité des fusibles. Je me suis mis la borne 28 (-) et j'ai mesuré la tension aux 2 bornes des fusibles. Sur les 4 fusibles, de gauche à droite, les 3 premiers ont 13.5V donc ils sont bons. Le 4ième à 0V aux 2 bornes donc je ne peux rien conclure pour l'instant.
Il semble que la sirène extérieure soit branché uniquement en 25 (bloc +). Lorsque le courant extérieur est coupé la sirène ext s'allume. J'imagine qu'à ce moment là le bloc 25 passe de + à 0v.
Je me suis rendu compte que lorsque j'ai testé le fusible du transformateur, la sirène ne s'est pas allumée. Je pense que c'est parce-que j'ai basculé l'interrupteur à côté du boitier sur A (Arrêt je pense) ce qui devrait m'aider pour les tests.
J'ai fait quelques tests supplémentaires.
Finalement le Transfo fonctionne. Je n'avais pas compris qu'en sortie c'est du CA.
J'ai testé la continuité des fusibles. Je me suis mis la borne 28 (-) et j'ai mesuré la tension aux 2 bornes des fusibles. Sur les 4 fusibles, de gauche à droite, les 3 premiers ont 13.5V donc ils sont bons. Le 4ième à 0V aux 2 bornes donc je ne peux rien conclure pour l'instant.
Il semble que la sirène extérieure soit branché uniquement en 25 (bloc +). Lorsque le courant extérieur est coupé la sirène ext s'allume. J'imagine qu'à ce moment là le bloc 25 passe de + à 0v.
Je me suis rendu compte que lorsque j'ai testé le fusible du transformateur, la sirène ne s'est pas allumée. Je pense que c'est parce-que j'ai basculé l'interrupteur à côté du boitier sur A (Arrêt je pense) ce qui devrait m'aider pour les tests.
24 septembre 2025 à 20:32
Réponse 19 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonsoir Bertrand.
Première chose à faire coupez les alim (secteur 220v et batterie).
Attendre une dizaine de secondes
Ensuite remettre les alim
Réarmez la centrale avec votre code "Utilisateur"
Est-ce que vous avez le code "Ingénieur" de la centrale? Impératif
Cordialement.
Marc
Première chose à faire coupez les alim (secteur 220v et batterie).
Attendre une dizaine de secondes
Ensuite remettre les alim
Réarmez la centrale avec votre code "Utilisateur"
Est-ce que vous avez le code "Ingénieur" de la centrale? Impératif
Citation :Faites attention qu'il n'y ait pas de polarité à mon avis je pense qu'il s'agit d'une polarité de blocage sirène ou une commande sirène.
J’ai débranché le fil au centre du bornier. On voit un fil dénudé juste en dessous.
Citation :Oui sur ce type de transfo la sortie est toujours alternative.
Par contre le transfo semble HS (son fusible est testé OK).
Citation :Je ne vois pas l'intérêt de cet inter (bricolage !!!).
Je note qu’il y a un interrupteur M/A du Carillon.
Citation :Non pas du tout (bricolage).
Pour l’extérieur je n’ai pas testé. Est-ce quelque-chose de courant
Citation :Attention il s'agit peut-être d'un blocage sirène qui est connecté sur une sortie sirène mais qui peut être modifié en polarité donc évitez de mettre une polarité en direct risque de détérioration.
Sinon j’ai vu dans un autre poste (CD34 et Home Assistant)qu’il fallait mettre le fil en 26 à la borne de la batterie pour avoir la même polarité qu’actuellement (pas encore mesuré
Citation :Quel est le N° du post ?
le poste CD34 et Home Assistant
Citation :Pour celui là il faut se mettre sur borne 29 et sur le 4e fusible car c'est un négatif.
Le 4ième à 0V aux 2 bornes donc je ne peux rien conclure pour l'instant.
Citation :Non pas du tout cette borne 25 est un + permanent et non une polarité de blocage.
Il semble que la sirène extérieure soit branchée uniquement en 25 (bloc +)
Citation :Non pas du tout je pense plutôt que la batterie sirène est HS.
Lorsque le courant extérieur est coupé la sirène ext s'allume. J'imagine qu'à ce moment là le bloc 25 passe de + à 0v
Citation :Il faudrait plutôt mettre la centrale en mode "Maintenance" avec le code "Ingénieur".
Je me suis rendu compte que lorsque j'ai testé le fusible du transformateur, la sirène ne s'est pas allumée. Je pense que c'est parce-que j'ai basculé l'interrupteur à côté du boitier sur A (Arrêt je pense) ce qui devrait m'aider pour les tests.
Cordialement.
Marc
24 septembre 2025 à 22:08
Réponse 20 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour,
Merci pour vos réponses.
Poste CD34 et Home Assistant : 3101.
J’ai débranché le secteur et la batterie pendant plus de 10s. Cela ne change rien. J’ai toujours le relais qui alterne toutes les 2 secondes.
J’en ai profité pour tester le dernier fusible. Il est OK.
J’ai débranché le fil 25, il ne se passe rien. Je ne l’ai pas mis au plus de la batterie selon vos conseils. Du coup je ne sais pas où est connecté la sirène extérieure. J’ai pris une photo des borniers à partir de 19.

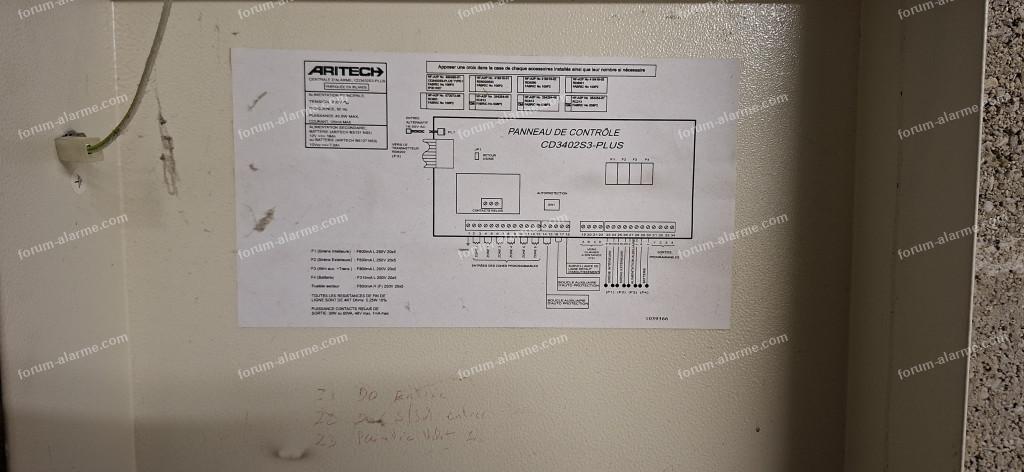

Sur les bornier 19-21 ou encore A,B,C,D, sont pour le clavier. Je mesure A:12v, B:0v, C:0v, et D: 0v et 12v alternativement synchronisé avec le cliquetis du relais. Vu la couleur des fils j’imagine que A et B sont l’alimentation. J’ai retiré D pour voir et l’écran ne s’allumait plus du tout. En le rebranchant il se remet à s’allumer alternativement.
A quoi servent C et D ? C’est la Data ? J’ai un doute pour D. Vu le constat ce n’ai pas logique que ce soit de la Data.
Bertrand.
Pour agrandir l'image, cliquez dessus.
Merci pour vos réponses.
Poste CD34 et Home Assistant : 3101.
J’ai débranché le secteur et la batterie pendant plus de 10s. Cela ne change rien. J’ai toujours le relais qui alterne toutes les 2 secondes.
J’en ai profité pour tester le dernier fusible. Il est OK.
J’ai débranché le fil 25, il ne se passe rien. Je ne l’ai pas mis au plus de la batterie selon vos conseils. Du coup je ne sais pas où est connecté la sirène extérieure. J’ai pris une photo des borniers à partir de 19.
Sur les bornier 19-21 ou encore A,B,C,D, sont pour le clavier. Je mesure A:12v, B:0v, C:0v, et D: 0v et 12v alternativement synchronisé avec le cliquetis du relais. Vu la couleur des fils j’imagine que A et B sont l’alimentation. J’ai retiré D pour voir et l’écran ne s’allumait plus du tout. En le rebranchant il se remet à s’allumer alternativement.
A quoi servent C et D ? C’est la Data ? J’ai un doute pour D. Vu le constat ce n’ai pas logique que ce soit de la Data.
Bertrand.
Pour agrandir l'image, cliquez dessus.
27 septembre 2025 à 11:44
Réponse 21 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant

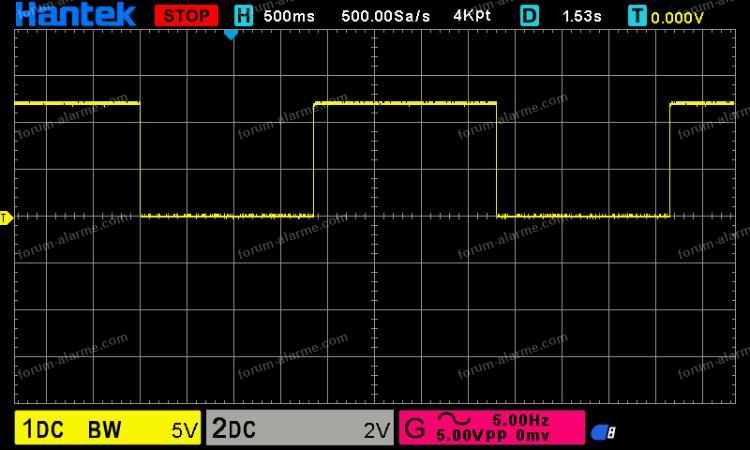

Voici la mesure à l'oscilloscope à la borne 22 (D): 0V-12V toutes les 1.8s.
Cordialement,
Bertrand.
Pour agrandir l'image, cliquez dessus.
Cordialement,
Bertrand.
Pour agrandir l'image, cliquez dessus.
27 septembre 2025 à 13:15
Réponse 22 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour Bertrand.
Est-ce que vous avez le code "Ingénieur" de la centrale.
Je pense qu'il faudrait faire un Raz système s'il n'y a pas de changement.
Entre 2 clignotements que vous indique le clavier ?
la borne C ----> Data
La borne D ----> Clock
Appeler aussi Bus de communication avec la centrale
Donc pas de tension mesurable au Metrix si vous déconnectez ces bornes il n'y a plus de comm avec la centrale.
Où était connecté la sirène intérieure ?
Cordialement.
Marc
Est-ce que vous avez le code "Ingénieur" de la centrale.
Je pense qu'il faudrait faire un Raz système s'il n'y a pas de changement.
Entre 2 clignotements que vous indique le clavier ?
Citation :La borne 25 est un + d'alim pour la sirène extérieure polarité permanente.
J’ai débranché le fil 25, il ne se passe rien. Je ne l’ai pas mis au plus de la batterie selon vos conseils.
Citation :A mon avis elle doit être connectée aux bornes 27 et 28 (bornes d'alim 12v) et je pense que la polarité de blocage est sur la borne programmable 32.
Du coup je ne sais pas où est connecté la sirène extérieure.
Citation :Les bornes A et B ----> alim clavier
Je mesure A : 12v, B : 0v, C : 0v, et D : 0v et 12v alternativement.
la borne C ----> Data
La borne D ----> Clock
Appeler aussi Bus de communication avec la centrale
Donc pas de tension mesurable au Metrix si vous déconnectez ces bornes il n'y a plus de comm avec la centrale.
Où était connecté la sirène intérieure ?
Cordialement.
Marc
27 septembre 2025 à 18:18
Réponse 23 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour.
La sirène intérieure est branchée sur un module.
J’ai débranché un fil et la sirène s’est coupée.
Il s’allume, indique la version et s’éteint immédiatement, toues les 2 secondes au même rythme que le signal de l’oscilloscope. J’ai plusieurs codes. Ce n’est pas marqué spécifiquement ingénieur mais il y a un code maître, code marche Total et marche Partiel. J’ai aussi deux autres codes notés sans indication claire.
Impossible de taper un code puisque le clavier n'a pas le temps, de s’initialiser que déjà il s’éteint.
Est-ce qu’il y a une procédure de remise à zéro pour que le système arrête d’osciller ?
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
La sirène intérieure est branchée sur un module.
J’ai débranché un fil et la sirène s’est coupée.
Il s’allume, indique la version et s’éteint immédiatement, toues les 2 secondes au même rythme que le signal de l’oscilloscope. J’ai plusieurs codes. Ce n’est pas marqué spécifiquement ingénieur mais il y a un code maître, code marche Total et marche Partiel. J’ai aussi deux autres codes notés sans indication claire.
Impossible de taper un code puisque le clavier n'a pas le temps, de s’initialiser que déjà il s’éteint.
Est-ce qu’il y a une procédure de remise à zéro pour que le système arrête d’osciller ?
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
01 octobre 2025 à 13:40
Réponse 24 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Fermeture définitive possible des forums.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe des forums de Bricovidéo.
Pourquoi l'Intelligence Artificielle n'est pas intelligente ?
Dans un futur proche, vous ne pourrez plus poser de questions sur des forums, blogs ou autres...
Il ne restera plus que "l'intelligence" artificielle, qui répond souvent n'importe quoi.
L'Intelligence Artificielle n'est pas intelligente parce qu'elle ne comprend pas le sens des choses, elle n'a pas la capacité de penser ou de raisonner comme le font les êtres humains.
ChatGpt voleur : Le pillage par l'intelligence artificielle
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe des forums de Bricovidéo.
Pourquoi l'Intelligence Artificielle n'est pas intelligente ?
Dans un futur proche, vous ne pourrez plus poser de questions sur des forums, blogs ou autres...
Il ne restera plus que "l'intelligence" artificielle, qui répond souvent n'importe quoi.
L'Intelligence Artificielle n'est pas intelligente parce qu'elle ne comprend pas le sens des choses, elle n'a pas la capacité de penser ou de raisonner comme le font les êtres humains.
ChatGpt voleur : Le pillage par l'intelligence artificielle
01 octobre 2025 à 13:49
Réponse 25 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour Bertrand.
A mon avis votre centrale est plantée.
Je vous propose de faire l'essai d'une remise en service de la centrale en essayant un Raz (remise à zéro) système a condition qu'elle ne soit pas verrouillée.
Combien de périphériques sont connectés à cette centrale ?
Demandez à Patrice Brigitte ou Romana (que je salue très cordialement) qu'ils vous fournissent mes coordonnées en répondant à ce message afin de voir si un Raz est possible.
Cordialement.
Marc
A mon avis votre centrale est plantée.
Je vous propose de faire l'essai d'une remise en service de la centrale en essayant un Raz (remise à zéro) système a condition qu'elle ne soit pas verrouillée.
Combien de périphériques sont connectés à cette centrale ?
Demandez à Patrice Brigitte ou Romana (que je salue très cordialement) qu'ils vous fournissent mes coordonnées en répondant à ce message afin de voir si un Raz est possible.
Cordialement.
Marc
01 octobre 2025 à 15:59
Réponse 26 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour Patrice, Brigitte, Romana.
Comme le propose Marc, pouvez-vous me fournir ces coordonnées ?
Cordialement.
Bertrand.
Comme le propose Marc, pouvez-vous me fournir ces coordonnées ?
Cordialement.
Bertrand.
02 octobre 2025 à 19:25
Réponse 27 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour Marc.
Merci pour votre proposition. J'ai fait la demande.
Voici les périphériques :
3 détecteurs infrarouge.
11 contacts d'ouverture.
1 contact d'ouverture de type sabot pour la porte de garage.
Cordialement.
Bertrand
Merci pour votre proposition. J'ai fait la demande.
Voici les périphériques :
3 détecteurs infrarouge.
11 contacts d'ouverture.
1 contact d'ouverture de type sabot pour la porte de garage.
Cordialement.
Bertrand
02 octobre 2025 à 19:26
Réponse 28 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonsoir à vous deux.
Nous vous avons fait parvenir vos coordonnées respectives à l'adresse mail que vous avez utilisée pour votre inscription au forum alarme.
Cordialement. Patrice.
Nous vous avons fait parvenir vos coordonnées respectives à l'adresse mail que vous avez utilisée pour votre inscription au forum alarme.
Cordialement. Patrice.
02 octobre 2025 à 20:35
Réponse 29 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonsoir.
Merci Patrice concernant le suivi de coordonnées de Bertrand.
Mes amitiés à Romana et Brigitte.
Cordialement.
Marc
Merci Patrice concernant le suivi de coordonnées de Bertrand.
Mes amitiés à Romana et Brigitte.
Cordialement.
Marc
02 octobre 2025 à 21:28
Réponse 30 du forum dépannage alarme
Aritech CD3204 claviers désactivés suite à une panne de courant
Bonjour.
Problème Installation résolu concernant "Bert8080" centrale remise en service reprogrammation réalisée.
Cordialement.
Marc
Problème Installation résolu concernant "Bert8080" centrale remise en service reprogrammation réalisée.
Cordialement.
Marc
04 octobre 2025 à 16:22
