Question Forum Alarme : Conseils changement d'alarme

maveryq
Membre inscrit
maveryq
8 messages
Bonsoir,

J'ai actuellement une Noxalarm NX640 avec 2 contacteurs de porte et 4 détecteurs de mouvement, le tout en filaire avec un interrupteur à clef.
Est-ce que je peux changer la centrale par une Honeywell Flex020 sans difficulté pour pouvoir plus tard ajouter d'autres détecteurs ou contacteurs ?
Question si oui, le clavier se met dehors ou dedans ?
Merci d'avance.
17 mai 2016 à 20:24
Réponse 1 d'un contributeur du forum

Conseils changement d'alarme


Invité
invité
Bonjour,

Au vu de la notice d'installation de votre centrale, il ne devrait pas être trop compliqué de la remplacer par une Flex... un peu de câblage, des résistances à ajouter dans les détecteurs pour détection alarme et AP.

Le clavier se met en principe à l'intérieur du bâtiment cependant j'ai vu plusieurs versions de claviers MK7 :
Les classiques, avec face en Inox et aussi étanches pour l'extérieur.
Je soupçonne les deux dernières versions d'avoir été soit des customisations mais extrêmement bien faites soit des commandes spéciales.

notice installateur nx 640 version 2.pdf
20 mai 2016 à 13:05
Réponse 2 d'un contributeur du forum

Conseils changement d'alarme

maveryq
Membre inscrit
maveryq
8 messages
Merci pour cette réponse.
Vous indiquez : "des résistances à ajouter dans les détecteurs pour détection alarme et AP"
Je pensais qu'il fallait des résistances dans la centrale pour les zones et autres boucles... mais qu'entendez-vous par "ajouter dans détecteur" ???
Où puis-je trouver les informations nécessaires à cette modification ?
Mes connaissances en électronique sont vieilles de mon IUT mesures physiques Ti de plus de 20 ans !!! funk
Merci.
20 mai 2016 à 14:31
Réponse 3 d'un contributeur du forum

Conseils changement d'alarme

maveryq
Membre inscrit
maveryq
8 messages
J'ai trouvé la notice de mes détecteurs...
Ils ont un bornier avec :
+12V
0/12V
Relay NC (3)
Relay NC(4)
Tamper NC(5)
Tamper NC(6)

Sur le schéma de la Flex il faut :
1 résistance 3k en // du défaut NC ... je n'ai pas défaut NC ou dois-je mettre mes 3k ?
1 résistance 1k en // de l'alarme NC mais sur le bornier elle est entre Tamper (je suppose) et AL ??? Je dois en mettre une entre Relay NC(4) et Tamper NC(5) ?
1 résistance 1k entre AL et AL (avec EOL au milieu) ?
Je dois donc mettre une résistance 1k entre tamper NC(5) et tamper NC(6) ?

Merci d'avance pour votre aide.
20 mai 2016 à 18:28
Réponse 4 d'un contributeur du forum

Conseils changement d'alarme

Bricovidéo
Administrateur
Bricovidéo
7 076 messages
Bonjour à toutes et à tous.
Pour information à cet emplacement sera publiée l’image du jour BricoVidéo.
Cordialement.
L’équipe de BricoVidéo.
20 mai 2016 à 18:34
Réponse 5 d'un contributeur du forum

Conseils changement d'alarme

maveryq
Membre inscrit
maveryq
8 messages
Pour un branchement de 2 détecteurs sur 1 zone, dois-je faire le branchement suivant (cf. fichier) avec 3 résistances 1k ?

Pour agrandir l'image, cliquez dessus.
brancher 2 detecteurs alarme

20 mai 2016 à 22:34
Réponse 6 d'un contributeur du forum

Conseils changement d'alarme

maveryq
Membre inscrit
maveryq
8 messages
Est-il possible de changer la 1k en parallèle de l'alarme sur chaque détecteur ?
Autrement dit, puis-je différencier le détecteur en alarme ?
Dans la notice, alarme ouverte la plage de résistance est de 1300 à 12000 Ohms.
Si je mets 1k sur détecteur1 et 4.7k sur détecteur2 ... la centrale doit pouvoir savoir quel est le détecteur qui déclenche !

manuel installation flex 800 11184 08 reva1.pdf
22 mai 2016 à 14:37
Réponse 7 d'un contributeur du forum

Conseils changement d'alarme


Invité
invité
Bonjour,
Votre schéma sur la réponse 5 n'est pas bon.
Si les 2 détecteurs sont activés en même temps, vous avez une valeur erronée.
25 mai 2016 à 11:56
Réponse 8 d'un contributeur du forum

Conseils changement d'alarme


Invité
invité

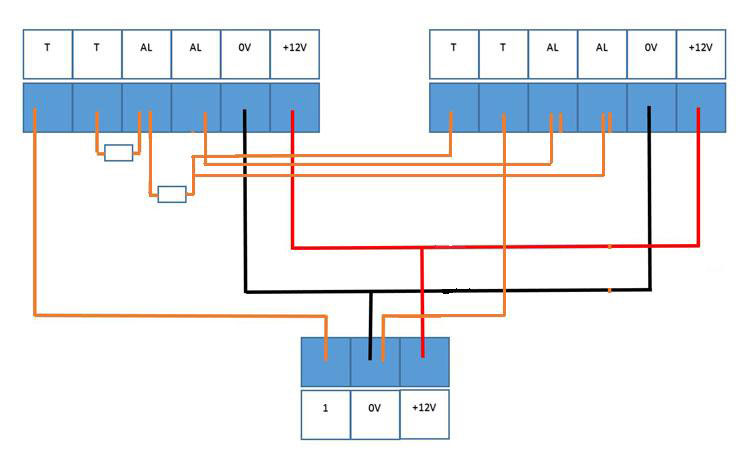

Bonjour,
Je vous joins le fichier modifié.
Dans ce cas les valeurs conseillées sont "dans les clous".

Pour agrandir l'image, cliquez dessus.
branchement 2 détecteurs alarme 2

26 mai 2016 à 16:25
Réponse 9 d'un contributeur du forum

Conseils changement d'alarme

maveryq
Membre inscrit
maveryq
8 messages
Merci pour ce schéma...
Mais dans ce cas on ne pourra pas différencier quel détecteur est déclenché ?
27 mai 2016 à 13:56
Réponse 10 d'un contributeur du forum

Conseils changement d'alarme

mcm
Membre inscrit
mcm
4 messages
Bonjour maveryq.
Je recherche des composants électroniques de centrale NX 640 pour réparer ma NX 640
Si vous la vendez je peux être intéressé.
Merci. Cordialement.
13 septembre 2017 à 20:56
