Question Forum Dépannage Alarme : Elkron câblage dt15am en série et en parallèle MP3040
Bonjour à toutes et à tous.
Je suis nouveau sur le forum et également dans ce domaine (autant dire que mon niveau de confiance est limité !).
Je cherche à être certain de mon câblage pour mes détecteurs.
J'ai déjà trouvé pas mal d'informations sur le forum, mais je n'ai pas trouvé de réponse pour cette marque ni pour l'anti-masquage.
J'ai peut-être manqué quelque chose.
J'ai une installation filaire existante avec un clavier, une sirène intérieure et 9 détecteurs.
Trois sont en parallèle et trois sont en série de deux détecteurs.

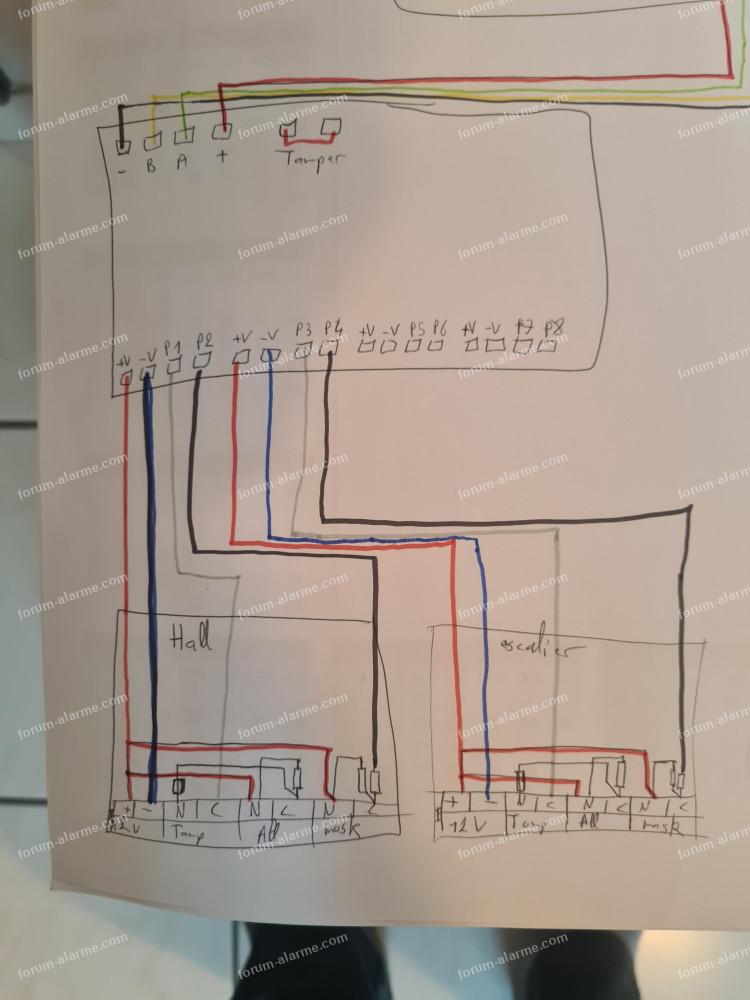

J'ai réalisé un schéma pour les détecteurs en parallèle.
Est-ce que cela vous semble correct ? Ils seront installés sur une extension de la centrale avec quatre résistances de 15kohm.

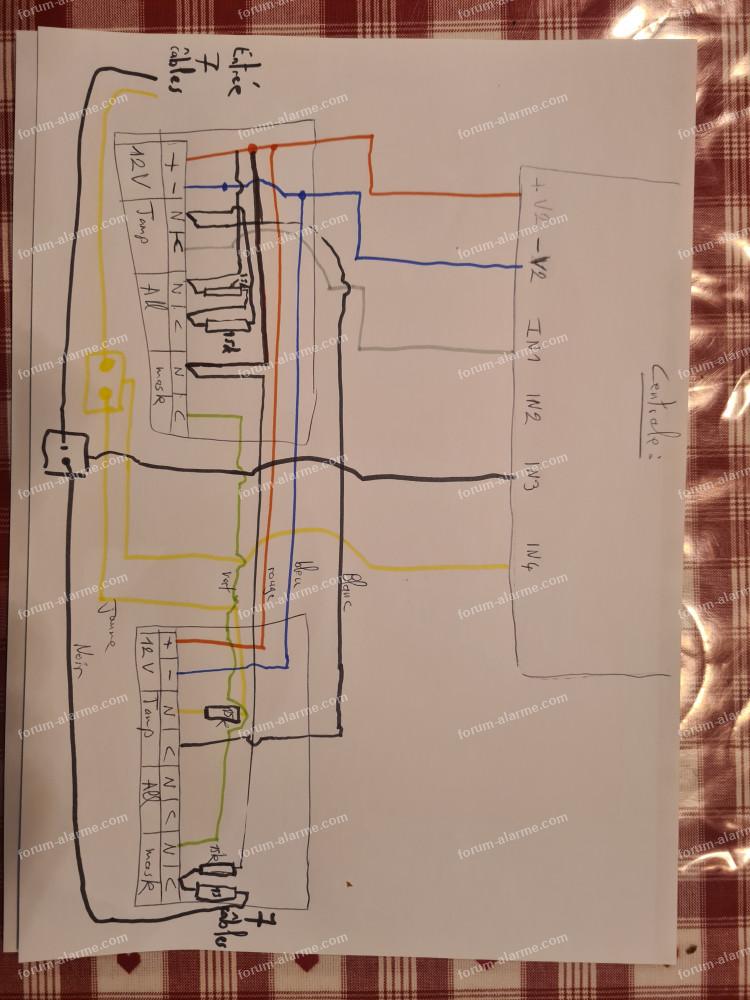

Pour le montage en série, je vous envoie également une image de ce que j'ai pu étudier. Je bloque sur le câblage du "all"
. Il me reste un câble qui peut aller au premier détecteur.
Si l'un d'entre vous pouvait m'éclairer, ce serait super.
Merci d'avance.
Pour agrandir les images, cliquez dessus.
Je suis nouveau sur le forum et également dans ce domaine (autant dire que mon niveau de confiance est limité !).
Je cherche à être certain de mon câblage pour mes détecteurs.
J'ai déjà trouvé pas mal d'informations sur le forum, mais je n'ai pas trouvé de réponse pour cette marque ni pour l'anti-masquage.
J'ai peut-être manqué quelque chose.
J'ai une installation filaire existante avec un clavier, une sirène intérieure et 9 détecteurs.
Trois sont en parallèle et trois sont en série de deux détecteurs.
J'ai réalisé un schéma pour les détecteurs en parallèle.
Est-ce que cela vous semble correct ? Ils seront installés sur une extension de la centrale avec quatre résistances de 15kohm.
Pour le montage en série, je vous envoie également une image de ce que j'ai pu étudier. Je bloque sur le câblage du "all"
. Il me reste un câble qui peut aller au premier détecteur.Si l'un d'entre vous pouvait m'éclairer, ce serait super.
Merci d'avance.
Pour agrandir les images, cliquez dessus.
01 mai 2026 à 22:25
Réponse 1 d'un contributeur du forum-alarme
Elkron câblage dt15am en série et en parallèle MP3040
Bonjour
En alarme on ne câble JAMAIS en //
Il faut que la boucle soit ouverte sur les 2 détecteurs en même temps !!!
Toujours un câblage série !!!!
En alarme on ne câble JAMAIS en //
Il faut que la boucle soit ouverte sur les 2 détecteurs en même temps !!!
Toujours un câblage série !!!!
02 mai 2026 à 18:21
Réponse 2 d'un contributeur du forum-alarme
Elkron câblage dt15am en série et en parallèle MP3040
Il n' y a que les alimentations en // (parallèle)
02 mai 2026 à 18:22
Réponse 3 d'un contributeur du forum-alarme
Elkron câblage dt15am en série et en parallèle MP3040
Bonjour, je vous remercie pour vos retours.
J'ai peut-être employé le mauvais terme. Les alimentations sont correctement branchées et les autres doivent être en boucle ouverte lorsque deux détecteurs sont dépendants à cause de l'ancien câblage.
Concernant les résistances, qu'en pensez-vous ?
Merci.
J'ai peut-être employé le mauvais terme. Les alimentations sont correctement branchées et les autres doivent être en boucle ouverte lorsque deux détecteurs sont dépendants à cause de l'ancien câblage.
Concernant les résistances, qu'en pensez-vous ?
Merci.
02 mai 2026 à 21:17
Réponse 4 d'un contributeur du forum-alarme
Elkron câblage dt15am en série et en parallèle MP3040
Avec un montage avec des résistances de fin de ligne on ne met qu'un détecteur comme préconisé dans les câblages.
Avec plusieurs détecteurs ça va devenir très compliqué dans tous les sens tant pour dépanner que pour valider le bon fonctionnement qui date de....
La règle est 1 détecteur par zone donc quelle sont les capacités de votre centrale combien de détecteurs avez vous ?
Avec plusieurs détecteurs ça va devenir très compliqué dans tous les sens tant pour dépanner que pour valider le bon fonctionnement qui date de....
La règle est 1 détecteur par zone donc quelle sont les capacités de votre centrale combien de détecteurs avez vous ?
03 mai 2026 à 12:59
Réponse 5 d'un contributeur du forum-alarme
Elkron câblage dt15am en série et en parallèle MP3040
Je peux installer jusqu'à 6 entrées sur la centrale. Avec le tamper et l'anti-masquage, cela fait 3 détecteurs.
J'ai également une extension avec 4 x 2 entrées, ce qui fait potentiellement 7 détecteurs au total.
Si je ne peux pas mettre 2 détecteurs par zone, comme c'était câblé auparavant, je vais devoir changer de plan et remplacer les détecteurs qui ne sont pas directement reliés par des détecteurs radio, étant donné que la centrale est hybride.
Cependant, c'est dommage...
J'ai joint le PDF fourni par Elkron qui peut aider à comprendre.
J'ai cette centrale ainsi que le clavier.
Mes détecteurs sont différents car ils ont l'anti-masquage.
elk7639.pdf
J'ai également une extension avec 4 x 2 entrées, ce qui fait potentiellement 7 détecteurs au total.
Si je ne peux pas mettre 2 détecteurs par zone, comme c'était câblé auparavant, je vais devoir changer de plan et remplacer les détecteurs qui ne sont pas directement reliés par des détecteurs radio, étant donné que la centrale est hybride.
Cependant, c'est dommage...
J'ai joint le PDF fourni par Elkron qui peut aider à comprendre.
J'ai cette centrale ainsi que le clavier.
Mes détecteurs sont différents car ils ont l'anti-masquage.
elk7639.pdf
03 mai 2026 à 22:34
Réponse 6 d'un contributeur du forum-alarme
Elkron câblage dt15am en série et en parallèle MP3040
Il vous reste une solution pour un câblage plus simple.
La MP3000 supporte plusieurs types de codage d'entrée, configurables individuellement dans le clavier.
Les résistances ne sont pas systématiquement obligatoires — Mode Résistances Sécurité NO / NF (contact sec) ❌ Aucune Basique — pas de détection coupure/court-circuit Simple équilibrage ✅ 1 résistance (EOL) Détecte coupure de ligne Double équilibrage ✅ 2 résistances Détecte coupure ET court-circuit Personnalisé ✅ Valeurs libres R1/R2/R3Pour détecteurs avec résistances spécifiques
Les entrées filaires peuvent être programmées individuellement en équilibrées simples, doubles ou NO/NF. Elkron
L'anti masque n'a aucune utilité dans votre cas c'est un niveau de sécurité contre la fraude masquage spécifique
Vous faite un câblage série avec les boucles d'alarme , j . Je vous préconise de faire l'essai avant de demonter les résistances , de programmer en boucle sèche, (un simple pont sur l'entrée suffit).
⚠️ Mais dans ce cas, la centrale ne surveille pas la ligne (pas de détection de sabotage câble)
PROGRAMMATION
C'est ici que se fait toute la configuration de l'installation. Les sous-menus principaux sont :
Paramètres généraux → nom installation, mode de fonctionnement
Secteurs → définition des secteurs (zones)
Groupes → regroupement de secteurs
Entrées filaires → type (NO/NF/équilibré simple/double), spécialisations, résistances
PrIO (In/Out) → points configurables en entrée ou sortie
Entrées radio → détecteurs sans fil
Sorties → relais, sorties programmables
Claviers → association, habilitations
Périphériques radio → détecteurs RF 868 MHz
Périphériques ZigBee → domotique
Modules relais
Thermorégulation
Scénarios → automatisations
Codes utilisateurs → création/modification codes.
La MP3000 supporte plusieurs types de codage d'entrée, configurables individuellement dans le clavier.
Les résistances ne sont pas systématiquement obligatoires — Mode Résistances Sécurité NO / NF (contact sec) ❌ Aucune Basique — pas de détection coupure/court-circuit Simple équilibrage ✅ 1 résistance (EOL) Détecte coupure de ligne Double équilibrage ✅ 2 résistances Détecte coupure ET court-circuit Personnalisé ✅ Valeurs libres R1/R2/R3Pour détecteurs avec résistances spécifiques
Les entrées filaires peuvent être programmées individuellement en équilibrées simples, doubles ou NO/NF. Elkron
L'anti masque n'a aucune utilité dans votre cas c'est un niveau de sécurité contre la fraude masquage spécifique
Vous faite un câblage série avec les boucles d'alarme , j . Je vous préconise de faire l'essai avant de demonter les résistances , de programmer en boucle sèche, (un simple pont sur l'entrée suffit).
⚠️ Mais dans ce cas, la centrale ne surveille pas la ligne (pas de détection de sabotage câble)
PROGRAMMATION
C'est ici que se fait toute la configuration de l'installation. Les sous-menus principaux sont :
Paramètres généraux → nom installation, mode de fonctionnement
Secteurs → définition des secteurs (zones)
Groupes → regroupement de secteurs
Entrées filaires → type (NO/NF/équilibré simple/double), spécialisations, résistances
PrIO (In/Out) → points configurables en entrée ou sortie
Entrées radio → détecteurs sans fil
Sorties → relais, sorties programmables
Claviers → association, habilitations
Périphériques radio → détecteurs RF 868 MHz
Périphériques ZigBee → domotique
Modules relais
Thermorégulation
Scénarios → automatisations
Codes utilisateurs → création/modification codes.
06 mai 2026 à 08:14
