Bonjour à tous.

J'aurai besoin d'aide et de conseil concernant l'amélioration d'émission/réception du module RTX3.
Car autant je maitrise pas mal de chose autant tout ce qui est fréquence et onde radio ce n'est vraiment vraiment mon fort. Si quelqu'un pouvait me conseiller/aider.

Suite à mon sujet ici : http://www.forum-alarme.com/remplacer-paradox-evo192.html

Tout est toujours fonctionnel et me donne entière satisfaction.
Néanmoins depuis la mise en service je rencontre un problème mineur que je souhaiterais régler pour augmenter le confort d'utilisation au quotidien. Car un peu pénible à l'utilisation.

Je vous expliques le problèmes :
Pour l'armement et désarmement nous nous servons des télécommandes REm² 5.
Nous rencontrons deux difficultés avec les télécommandes :

1. Pour l'armement ou désarmement par télécommande généralement il faut que nous y reprenions à plusieurs reprise.

2. La fonctionnalité de visualisation du statut de l'alarme ne fonctionne pas.
LED verte pour armé
LED rouge pour désarmé
Affichage du statut de l'alarme lors de l'appui sur la touche "i" de la télécommande
Clignote toujours à orange dans tous les cas.

J'ai réalisé un diagnostique complet pour identifier la problématique :
- Contrôle de la bonne configuration du RTX3 par rapport au modèle télécommande : OK
- Tous les firmwares des modules sont à jour : OK
- Remplacement des piles par des neuves : OK
- Test de réception à proximité du RTX3 :
Armement et désarmement du 1er coup et j'ai bien les status de l'alarme en fonction de l'armement (LED Rouge OK) désarmement (LED Verte OK) et renvoie OK du statut sur LED de la télécommande lors de l'appui sur la touche "I"

Conclusion c'est un problème de réception.
En effet nous nous servons de la télécommande devant la porte d'entrée qui se situe à une 15ène de mètres du coffret de l'EVO192 et du module RTX3, dans cette 15ène de mètre vous rajoutez des murs en béton et le coffret métallique car le RTX3 se situe au niveau du coffret métallique.

Info qui à son importance le RTX3 est la version en 868MhZ bi-directionnelle

Du coup j'ai réfléchi à plusieurs solutions pour l'émission/améliorer la réception :

1. Remplacer l'antenne interne du RTX3 par une autre antenne qui à un câble de longueur suffisante et pouvoir déporter l'antenne plus du côté de la maison

2. Utiliser le répéteur de signal radio (RPT1)

3. Installer un second RTX3 dans le hall d'entrée de la maison en connectant le bus via le clavier TM70 et avec une alimentation externe (car je suis déjà limite côté tension alim du TM70 avec la distance 12.3V) donc si je récupère la tension alim du TM70 pour alimenter en plus le RTX3 bien peur que ça ne passe pas

Dans les solutions :
1. J'y reviendrai après

2. utiliser le répéteur RPT1 impossible car malheureusement incompatible avec centrale EVO192 dommage

3. Installer un second RTX3 dans le hall entrée : Je ne sais pas si celà est réalisable d'avoir 2 RTX3 pour une seule centrale EVO192 ?


de fait au plus facile j'ai tenter la solution 1.
J'ai acheté une antenne 868MHz avec 5 mètres de câble inclus. j'ai remplacer l'antenne interne du RTX3 par cette antenne et positionné l'antenne le plus possible en hauteur et vers la maison.

Mais malheureusement ça ne marche pas mieux.
Devant la porte d'entrée l'utilisation des télécommandes ne fonctionne toujours pas de façon fluide
j'ai gagné un peu de distance par rapport à quand je me mettais devant le coffret.

Donc je pars du principe que ce test est non concluant.

Du coup je me réinterroge aussi sur l'antenne que j'ai acheté.

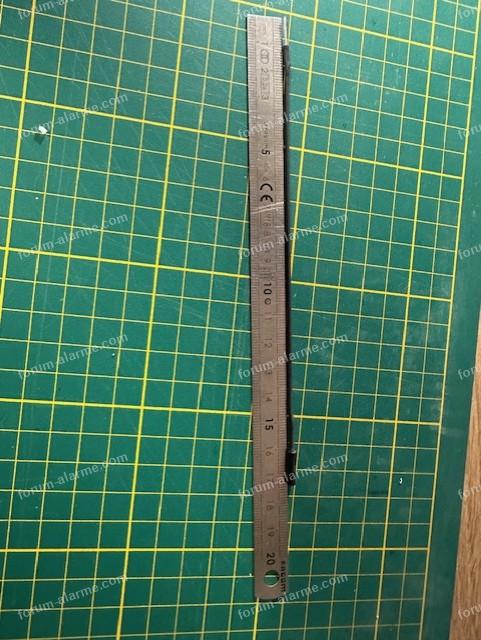

car en mesurant l'antenne du RTX3 elle fait 17.4 Cm de long, l'antenne que j'ai acheté fait elle 25Cm
et le câble me semble un peu fin (qualité pas folle j'ai l'impression)
car dans mes lecture j'ai pu constaté que la longueur d'antenne est étudiée pour la fréquence.

Donc ai-je acheté un matériel inadapté ?
Si quelqu'un pouvais me conseillez ou m'aider ce serait super sympa.

Est ce que l'antenne que j'ai acheté n'est pas adapté ? si oui quelle antenne je pourrais acheter/installer ?
Est ce qu'il est possible d'installer un second RTX3 avec alimentation externe avec l'EVO192 ?
Ou si vous voyez une autre solution.

Merci de l'aide que vous pourrez m'apporter pour résoudre ce problème

Je vous joint les photos pour avoir tous les éléments :

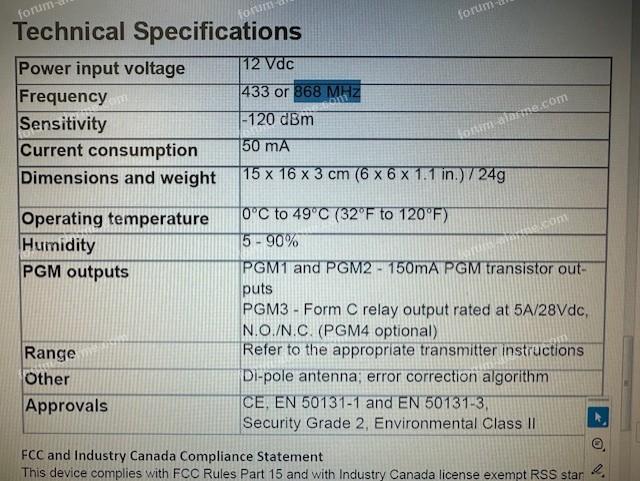

RTX3 Spécification :

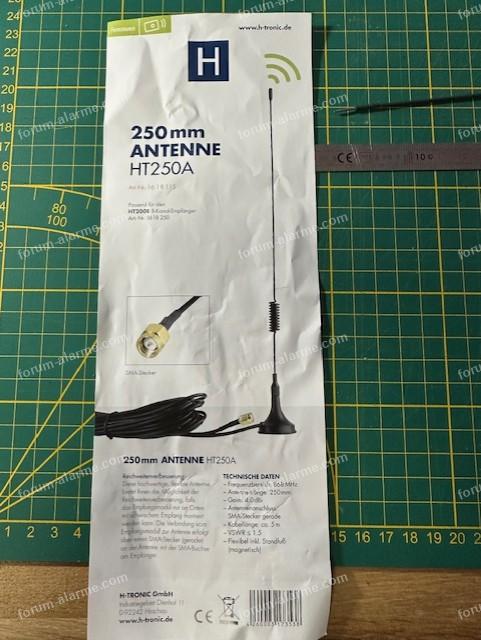

Antenne achetée en remplacement :

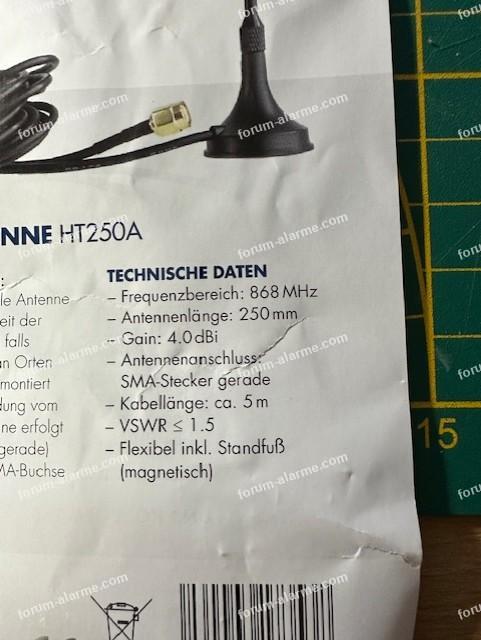

Spécification antenne de remplacement.
