Question Forum Alarme : Problème zone double alarme Galaxy Flex 20

Romanus59
Membre inscrit
Romanus59
10 messages
Bonjour,

Avec l'aide d'un de mes collègues nous avons voulu câbler deux détecteurs sur une même zone, un autre collègue nous a aidé dans notre démarche et nous a donné un schéma de câblage à réaliser qui est celui montré sur la photo.
Nous avons donc réalisé ce câblage cependant lorsque nous démarrons l'alarme et que nous nous dirigeons vers le menu test pour tester nos détecteurs seulement un détecteur sur deux émet des bips (en l'occurrence celui de gauche sur l'image) et de plus le deuxième détecteur n'a aucune LED qui se déclenchent.
Nous avons pourtant bien paramétré nos choix de résistances dans la programmation des zones donc je ne vois pas vraiment où est le souci, si quelqu'un a une idée...?

Pour agrandir l'image, cliquez dessus.
schéma câblage alarme Galaxy Flex 20

10 mai 2016 à 11:46
Réponse 1 d'un contributeur du forum

Problème zone double alarme Galaxy Flex 20


Invité
invité
Bonsoir,

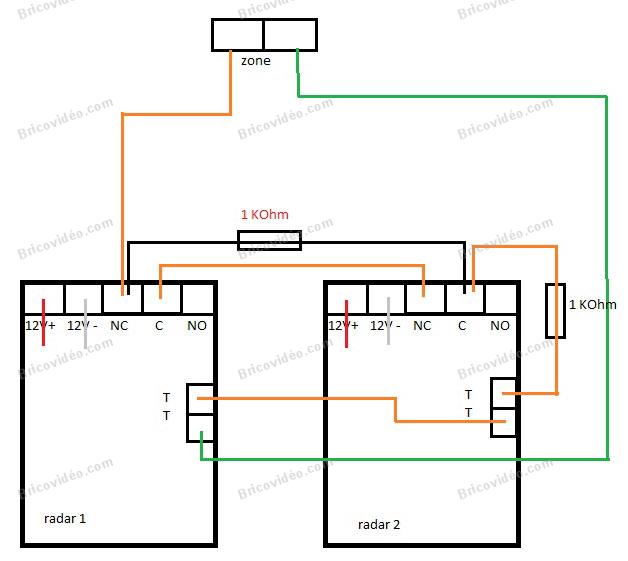

Ci-joint la série des deux radars.
Bon courage.

Pour agrandir l'image, cliquez dessus.
schéma branchement détecteurs

10 mai 2016 à 20:53
